Baubeschreibung für den Stirlingmotor „Laura 2“

Auf dieser Seite finden Sie eine Baubeschreibung für den Stirlingmotor „Laura 2“.

Der Materialbausatz Laura 2 ist die konsequente Weiterentwicklung unseres Klassikers Stirlingmotor Laura aus dem Jahr 2007. Nachdem die ursprüngliche Konstruktion im Jahr 2025 bereits 18 Jahre alt wurde, haben wir uns dazu entschieden, den Motor konstruktiv zu überarbeiten und gezielt zu optimieren. In der ersten Version verfügte der Stirlingmotor über einen Arbeitskolben mit 10 mm Durchmesser sowie einen Verdrängerkolben mit 13 mm Durchmesser. Die neue Version ist nun mit einem 12 mm Arbeitskolben und einem 14 mm Verdrängerkolben ausgestattet. Zusätzlich wurde der Hub vergrößert, wodurch sich insgesamt ein um rund 70 % größeres Arbeitsvolumen ergibt.

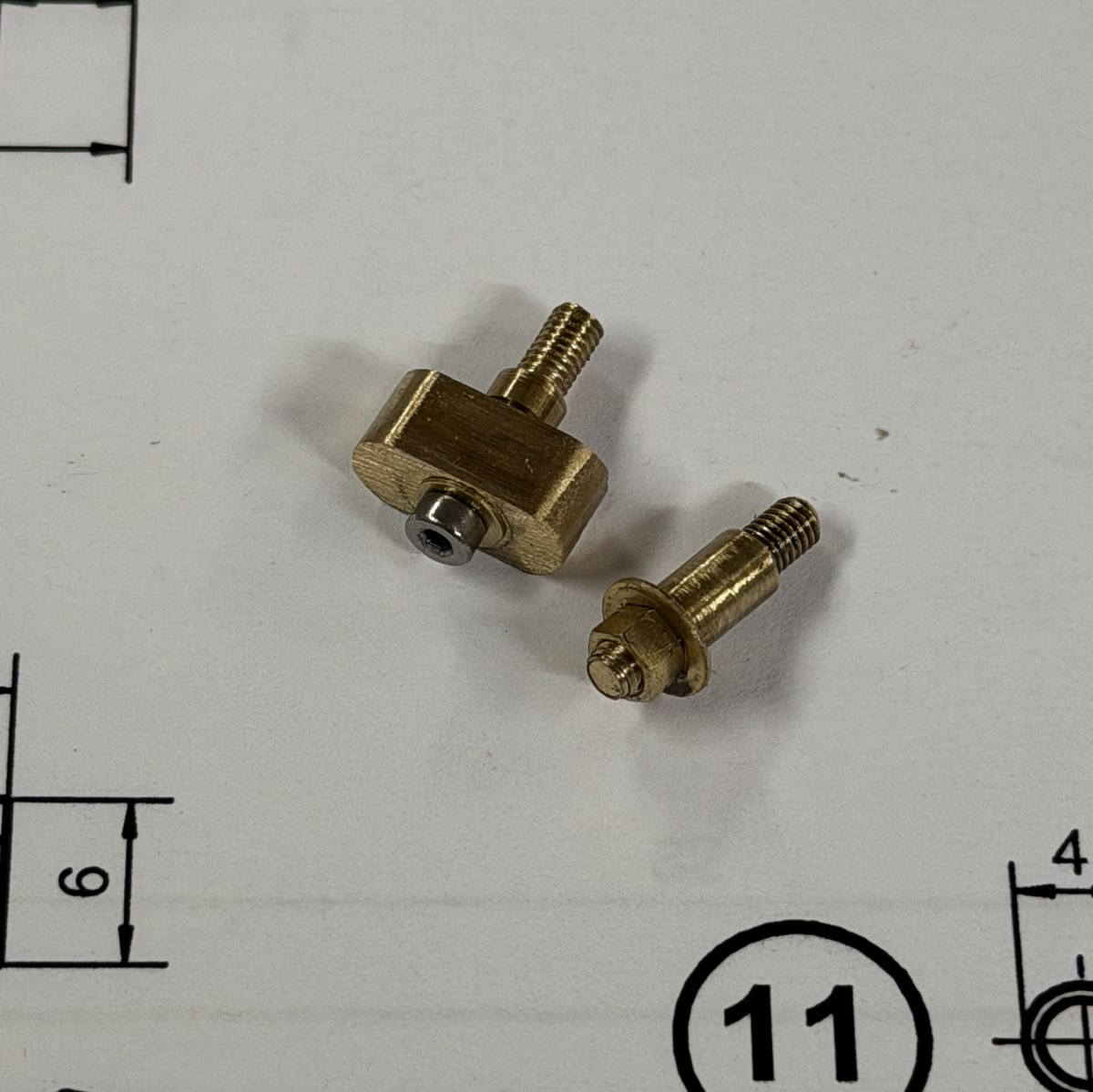

Ein weiterer wichtiger Punkt der Überarbeitung ist die neu konstruierte Kurbel auf der Verdrängerseite. Dadurch entfallen mehrere konstruktive Schwachstellen, die in der Vergangenheit gelegentlich zu Problemen geführt haben. Der Stirlingmotor lässt sich nun deutlich einfacher in Betrieb nehmen und läuft insgesamt zuverlässiger. Durch diese Verbesserungen eignet sich der Stirlingmotor Laura 2 nun auch sehr gut als Einstieg in den technischen Modellbau.

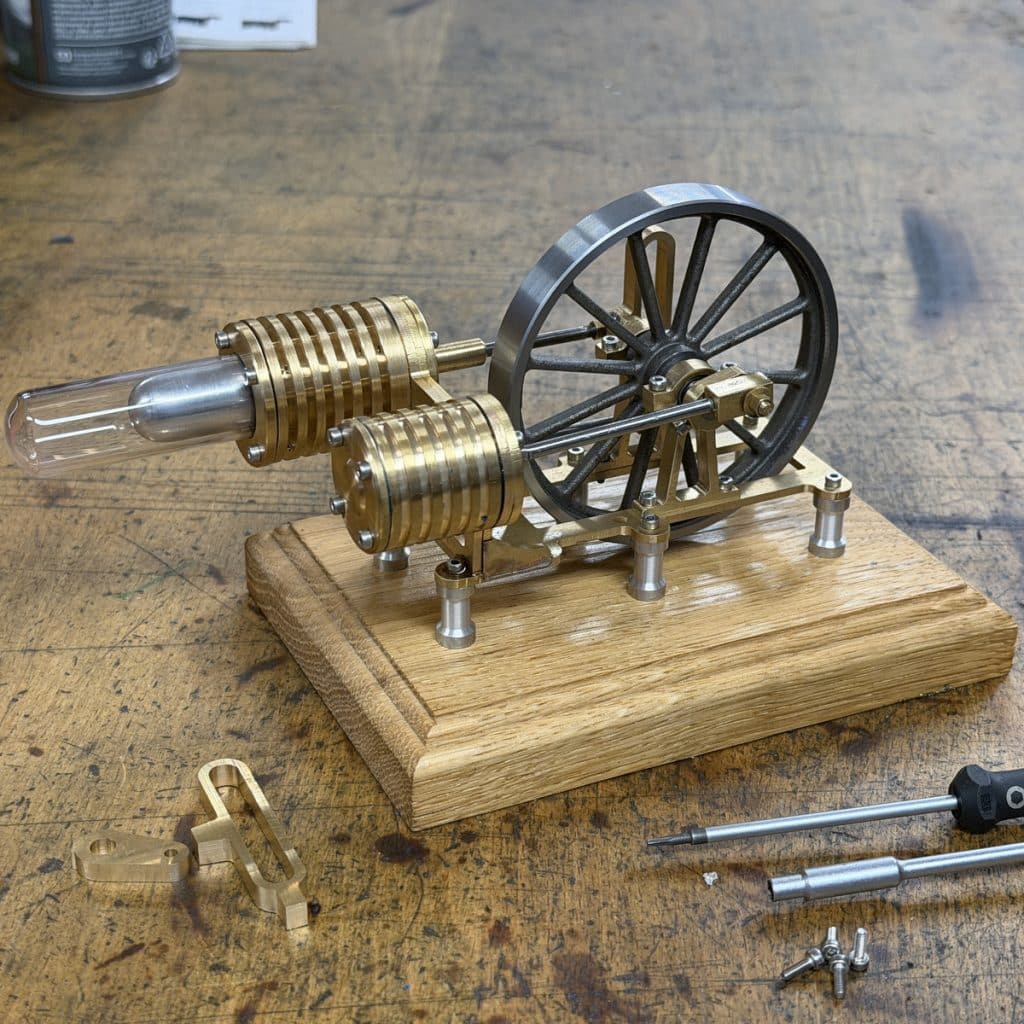

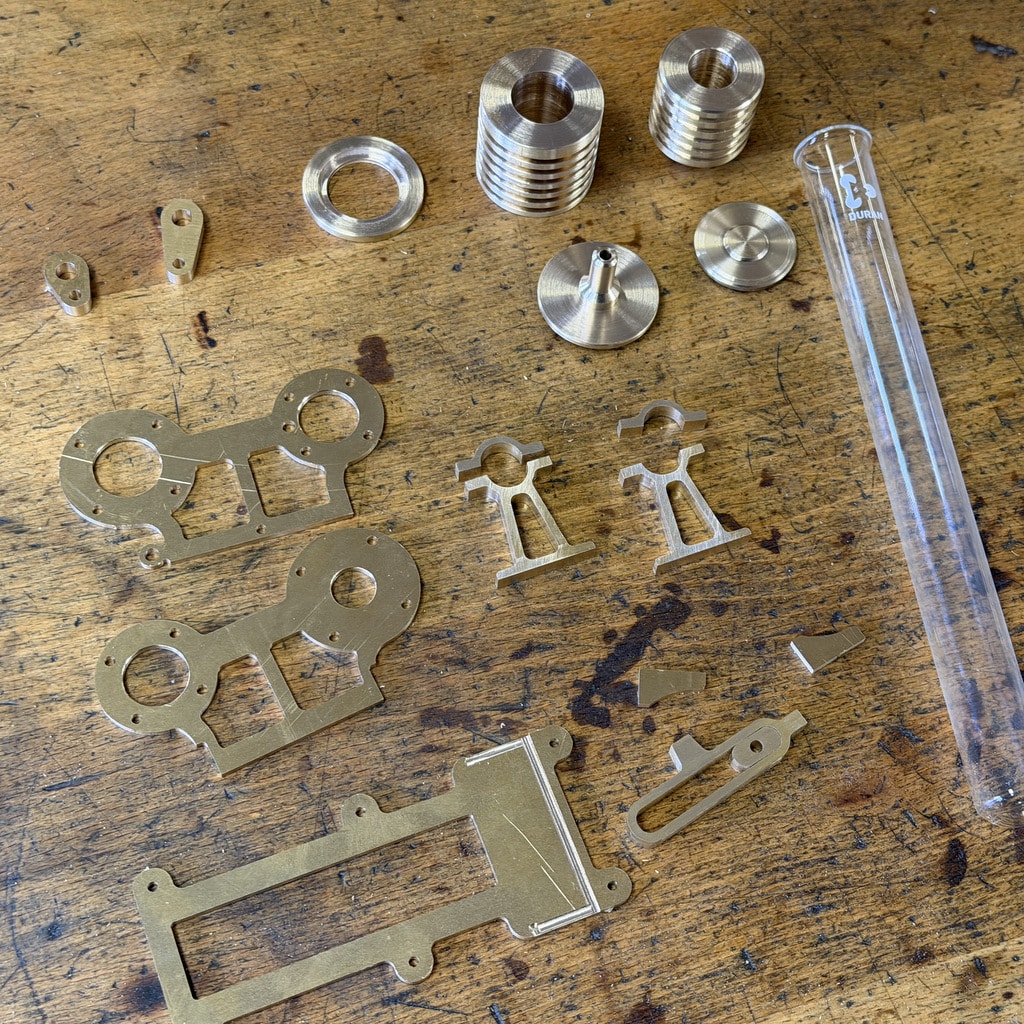

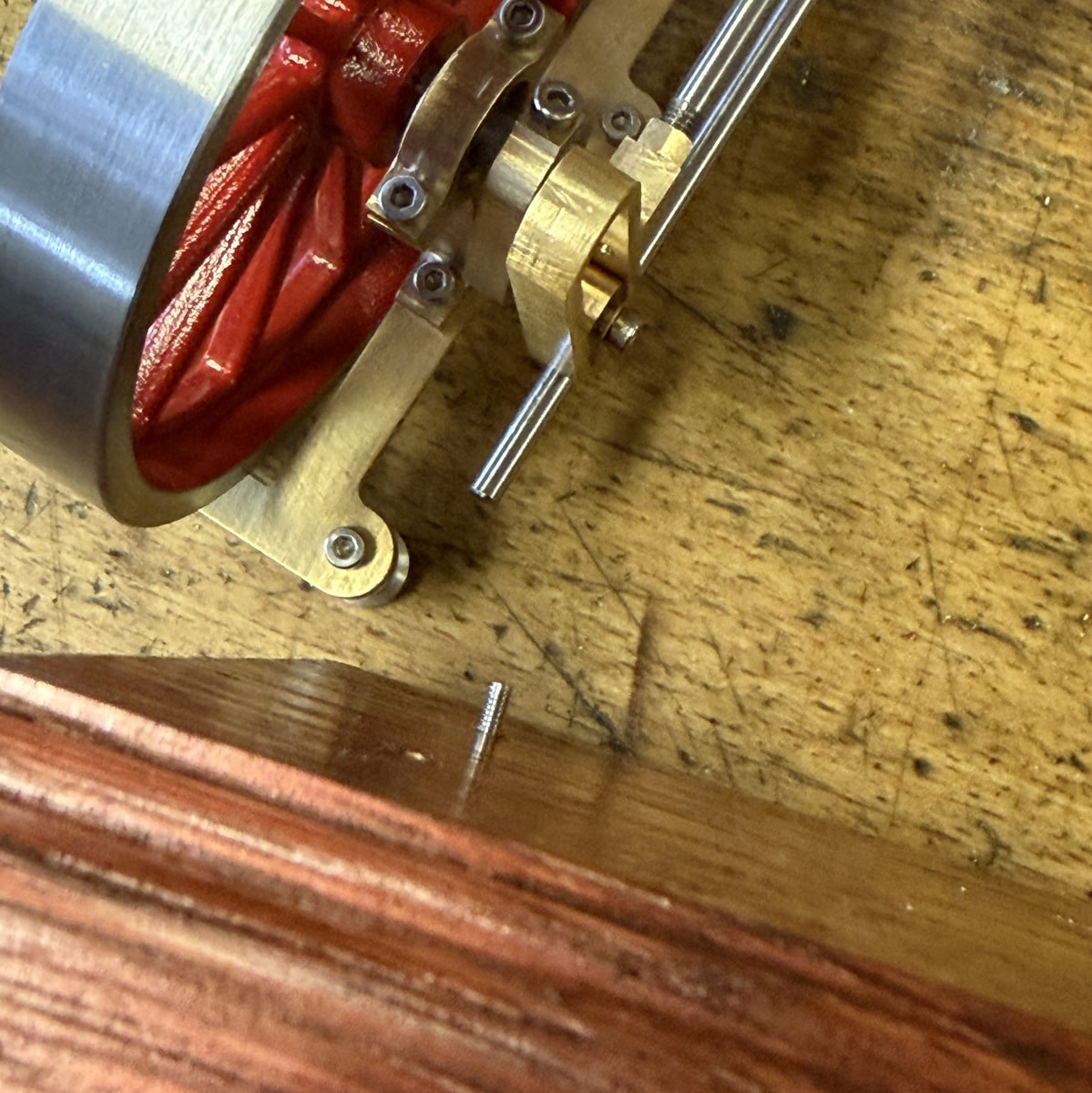

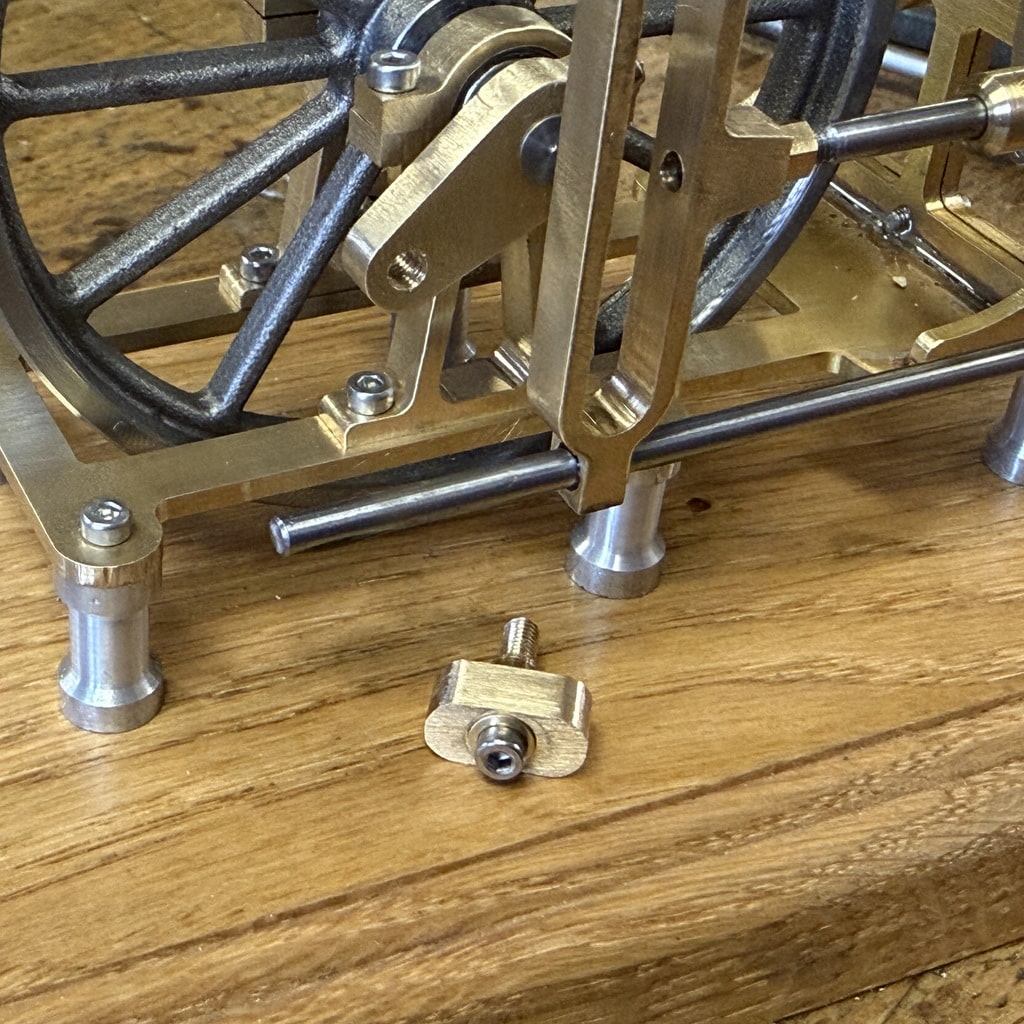

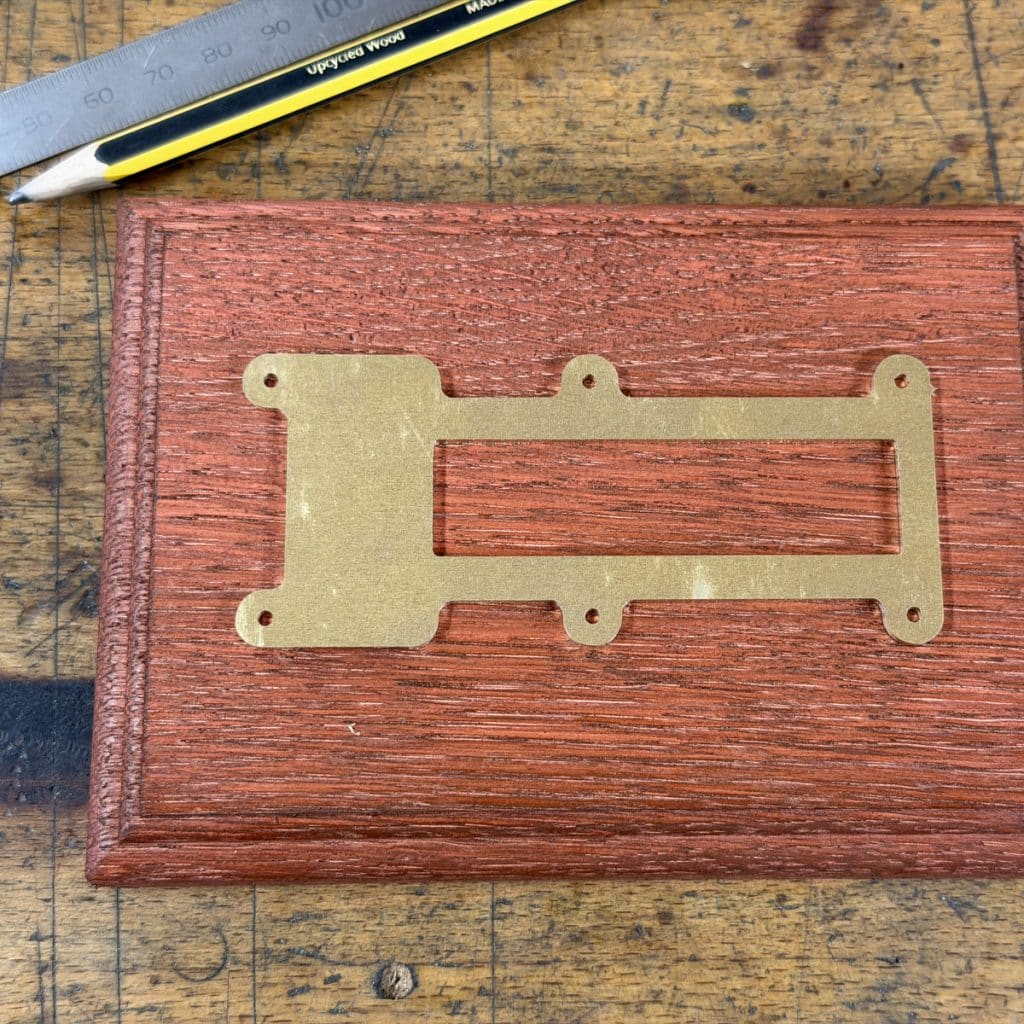

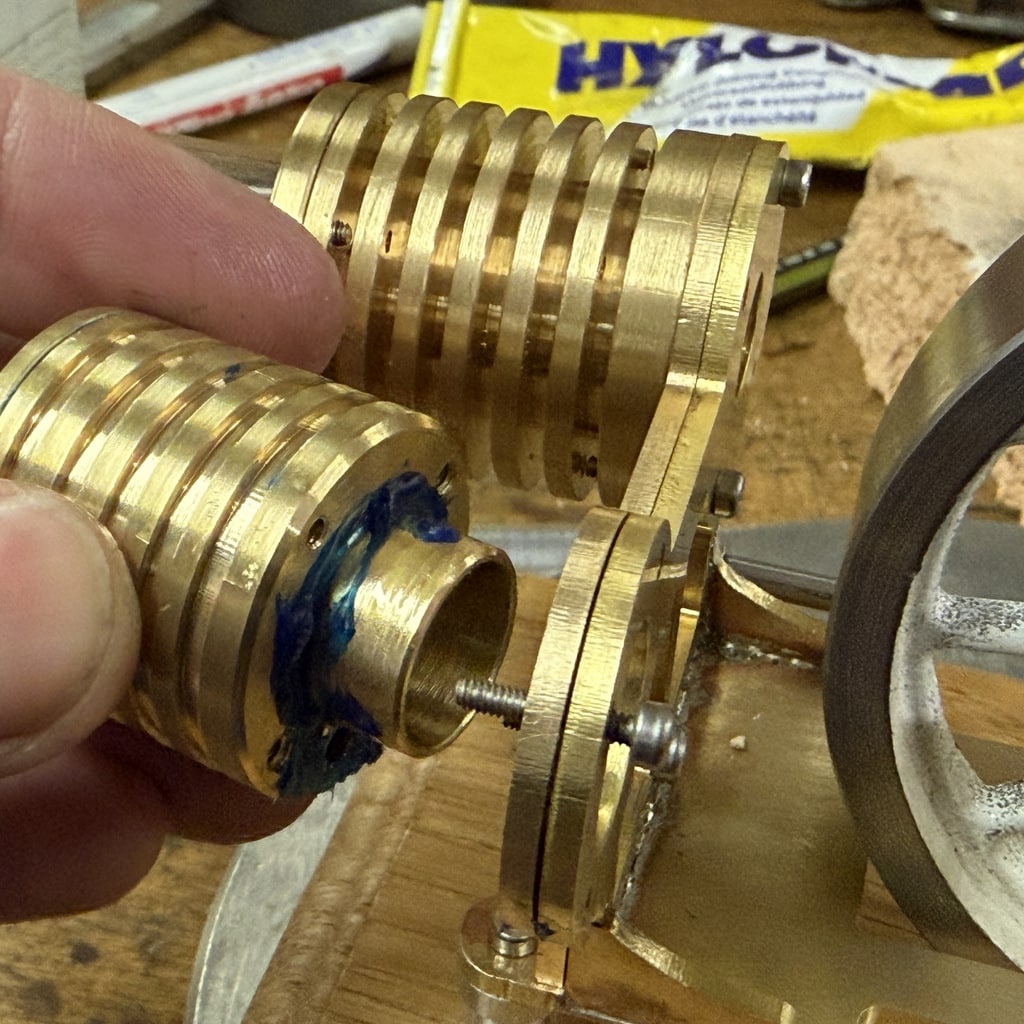

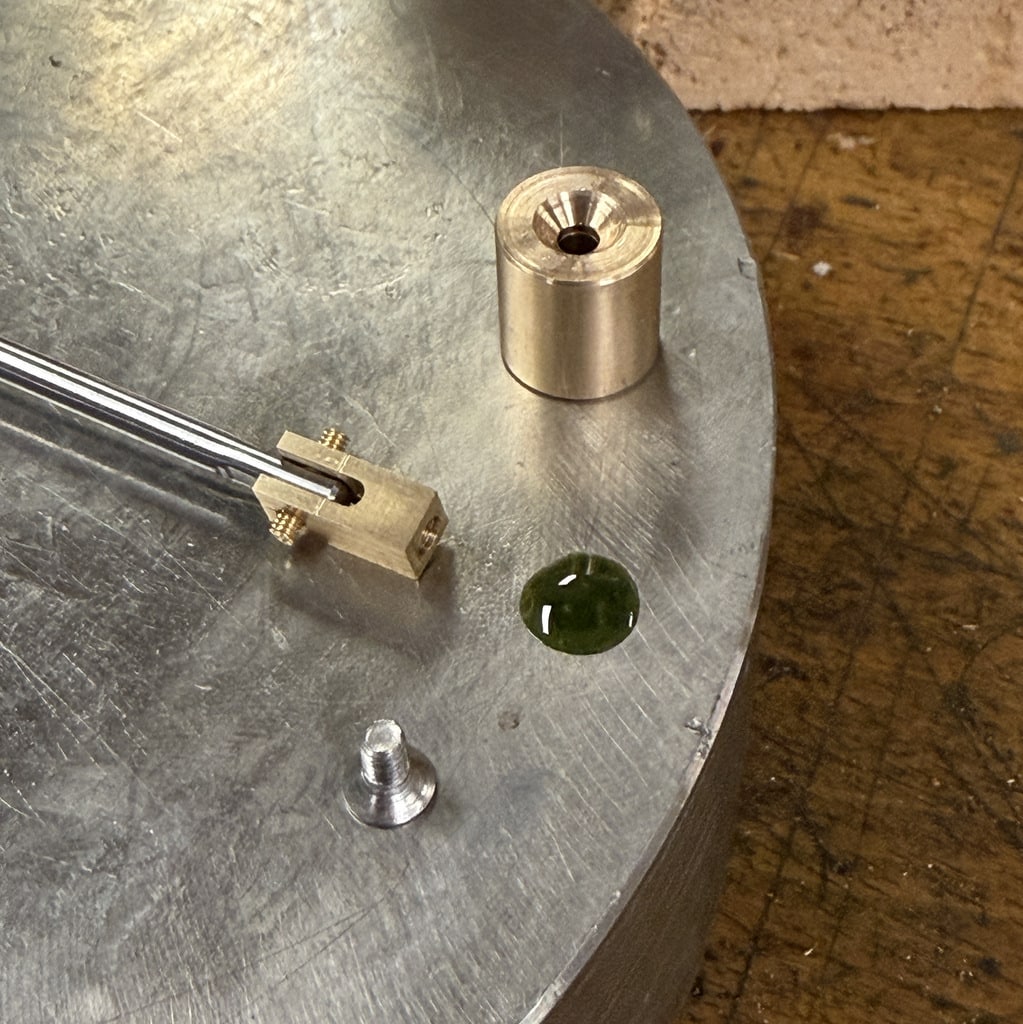

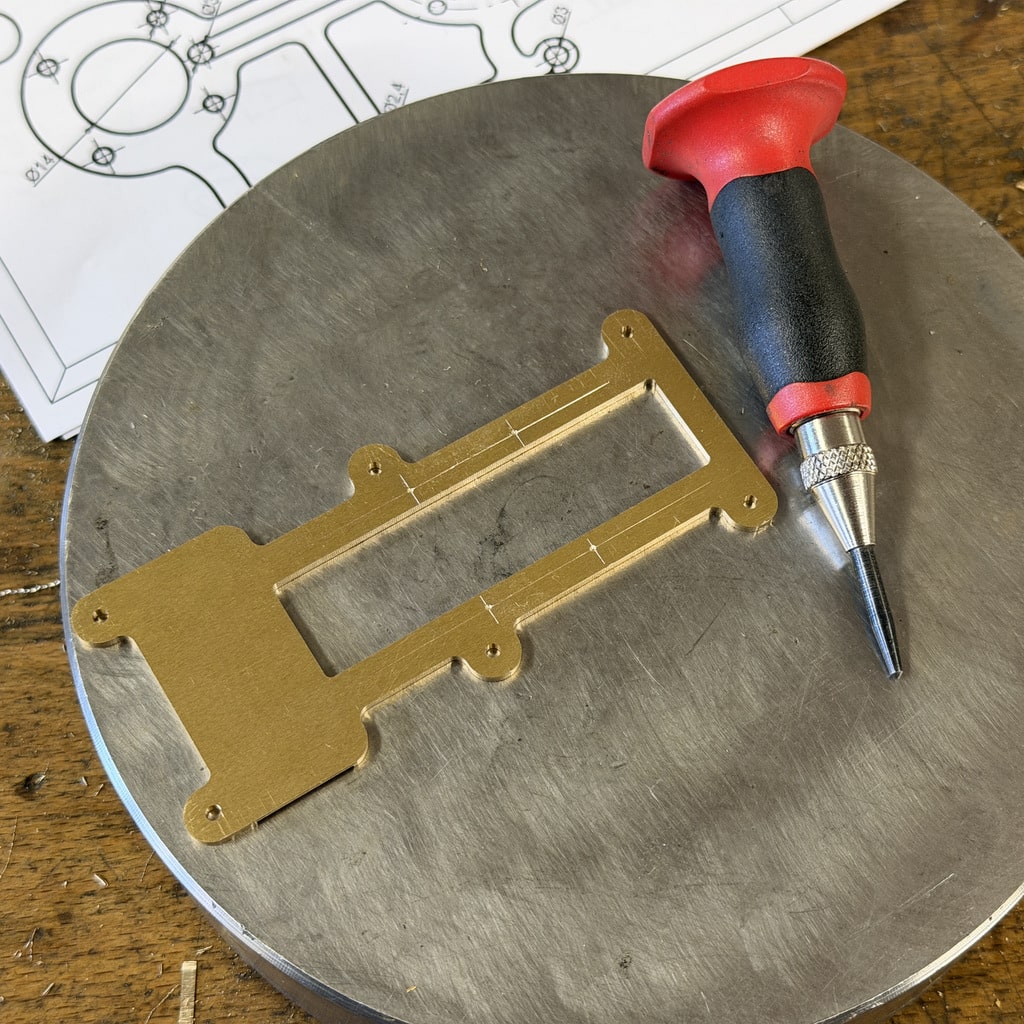

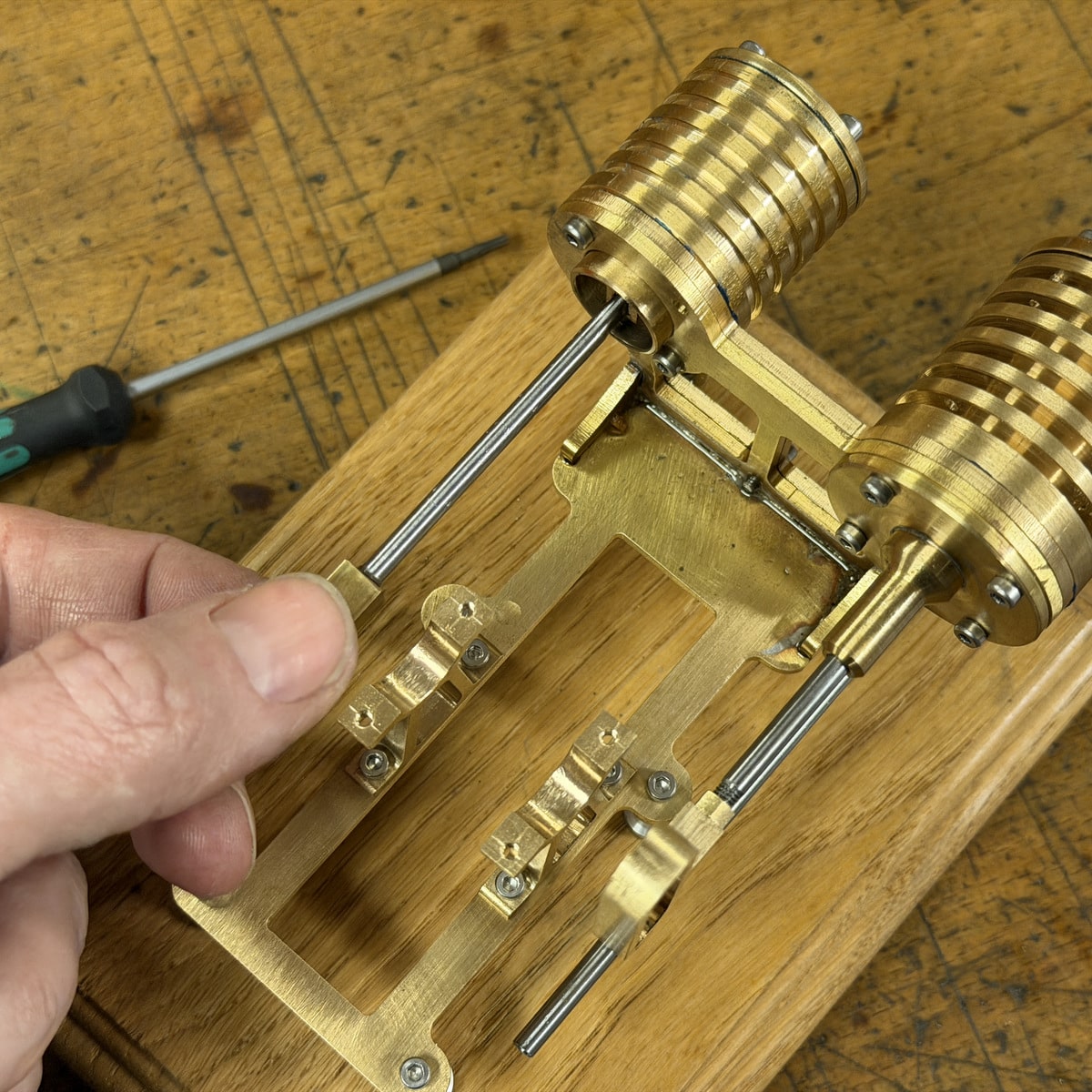

Die Baubeschreibung besteht aus zahlreichen Bildern, ergänzt durch erklärende Texte und hilfreiche Anmerkungen. Wir hoffen, dass Ihnen beim Durcharbeiten der Bauanleitung noch zusätzliche Details auffallen, die Sie beim Bau Ihres eigenen Stirlingmotors unterstützen können. Das hier gezeigte Modell wurde mit einem Original-Materialbausatz von Bengs Modellbau aufgebaut, bei dem alle Frästeile bereits fertig bearbeitet sind. Für die Herstellung der Drehteile wird eine Drehbank benötigt.

Hier geht es zum  Bengs Modellbau Shop: Bausatz Stirlingmotor “Laura 2“

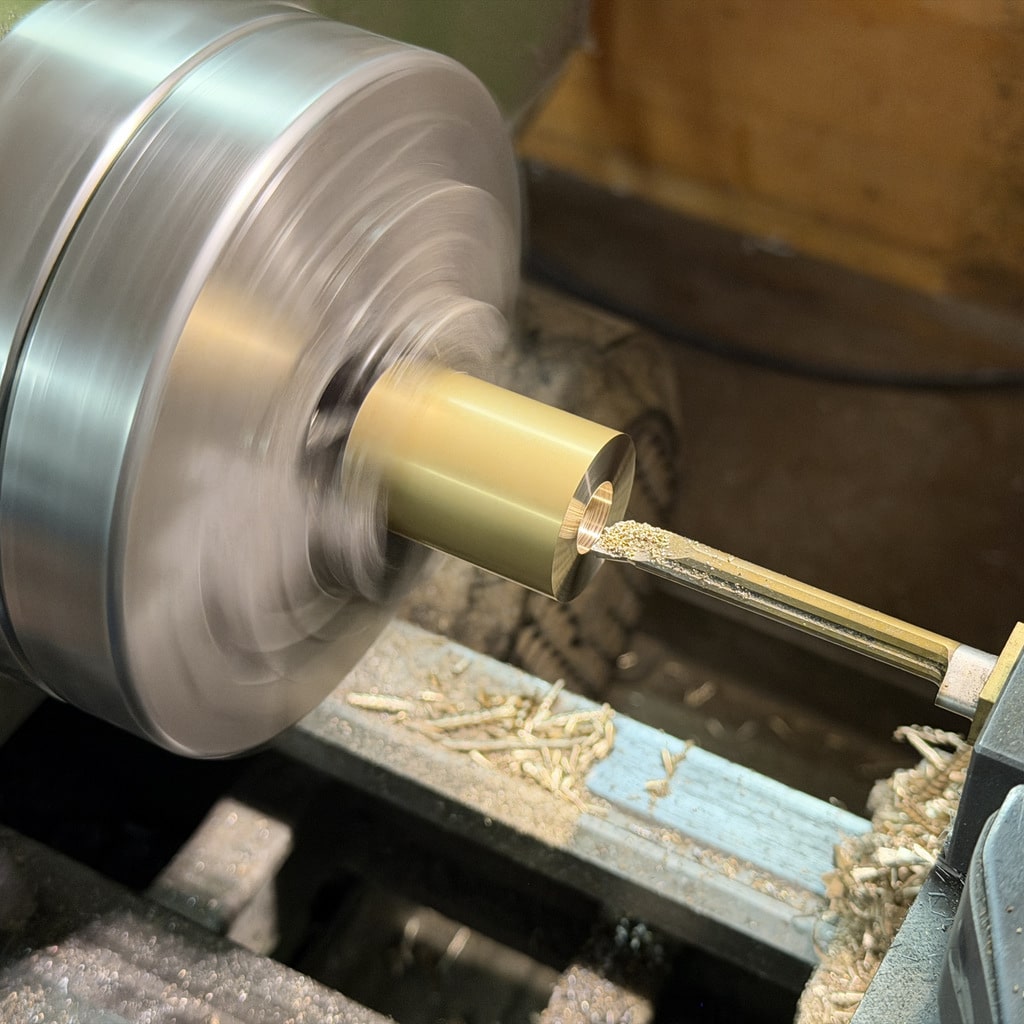

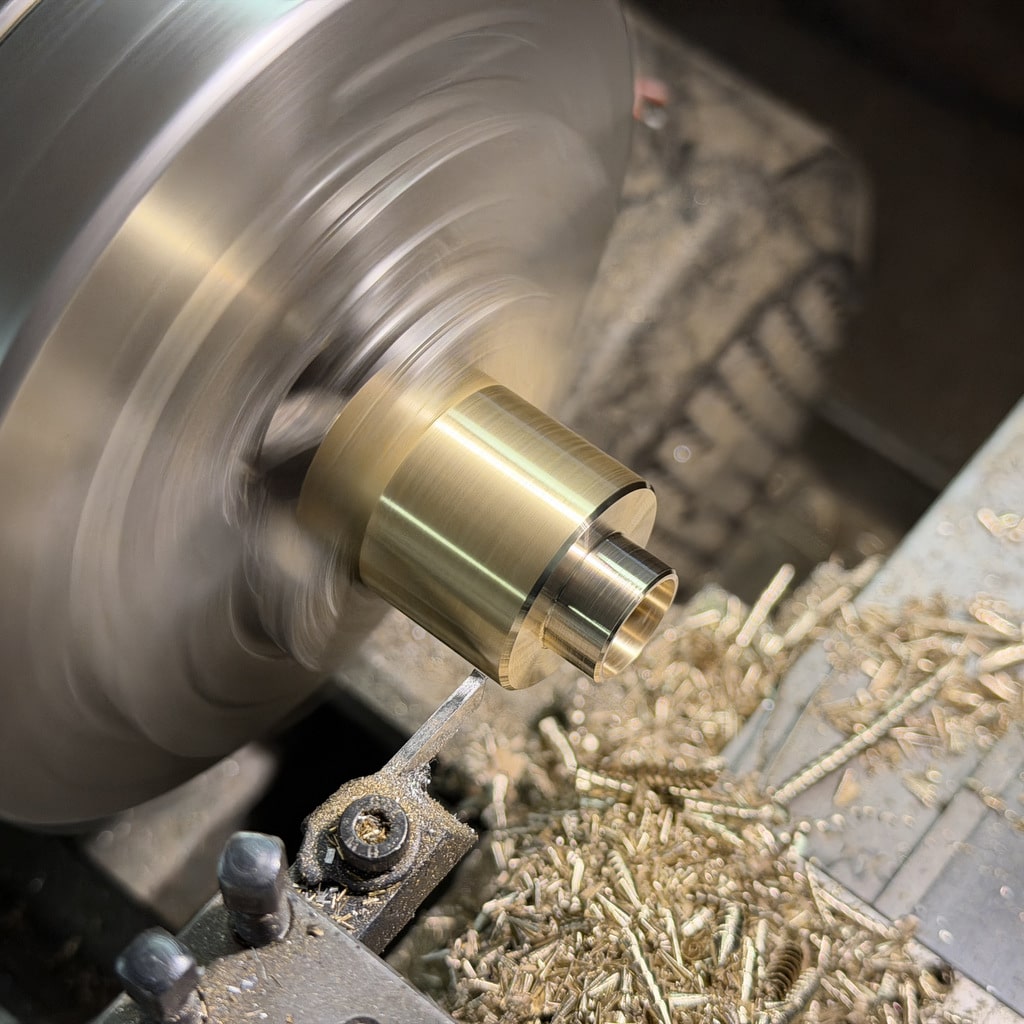

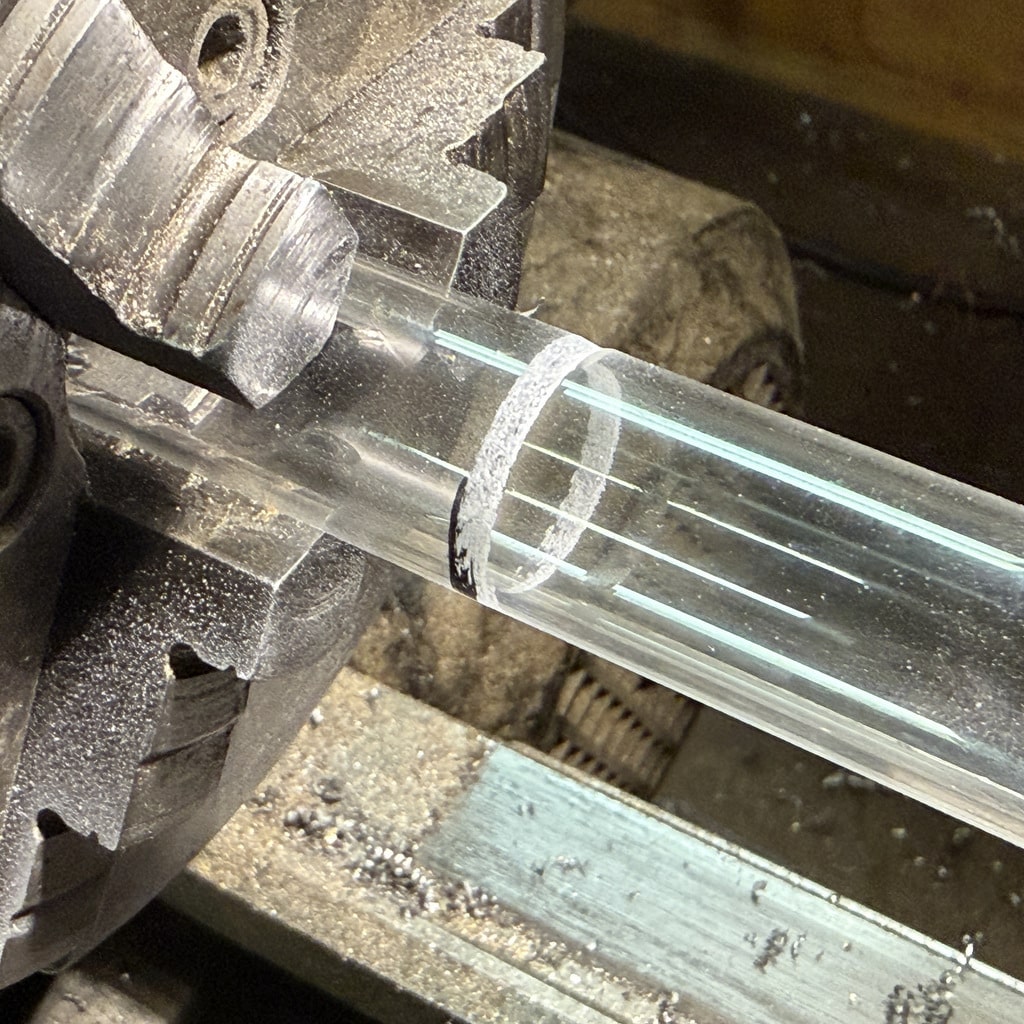

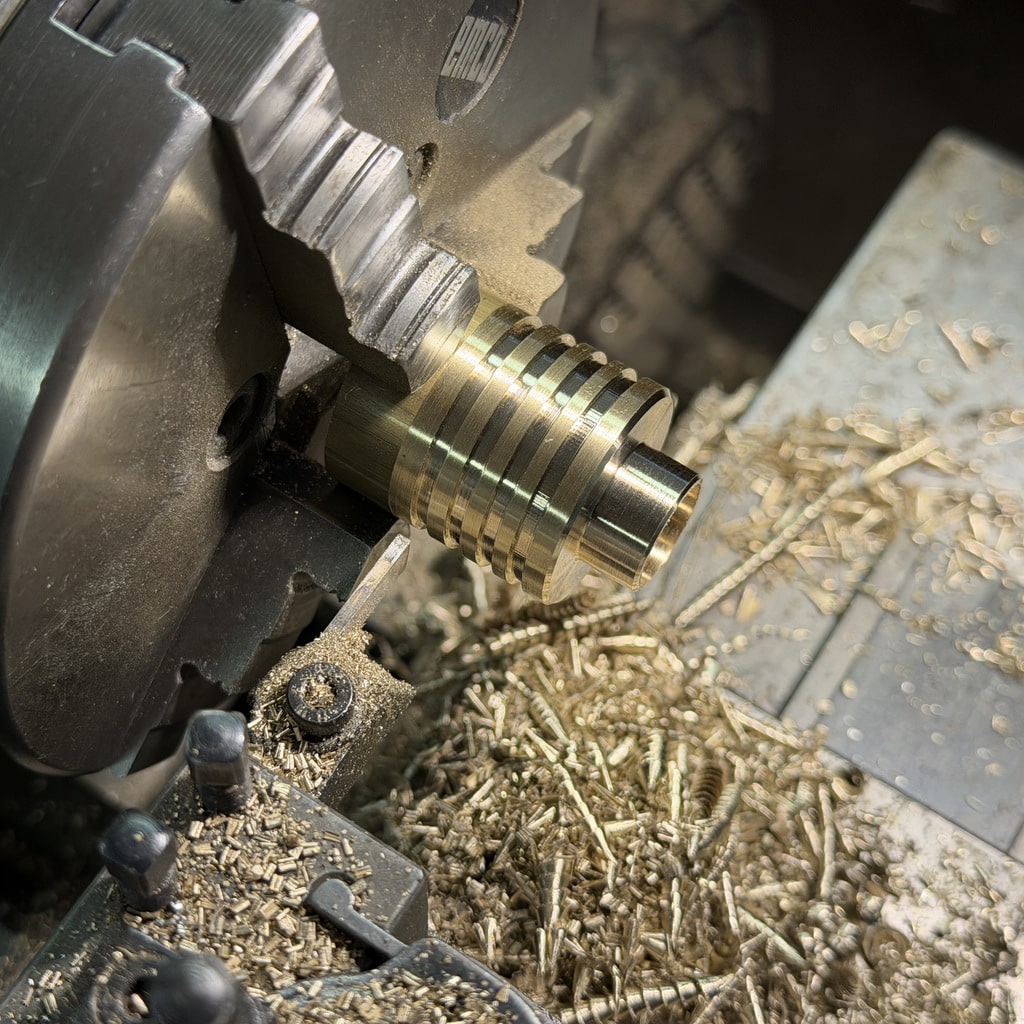

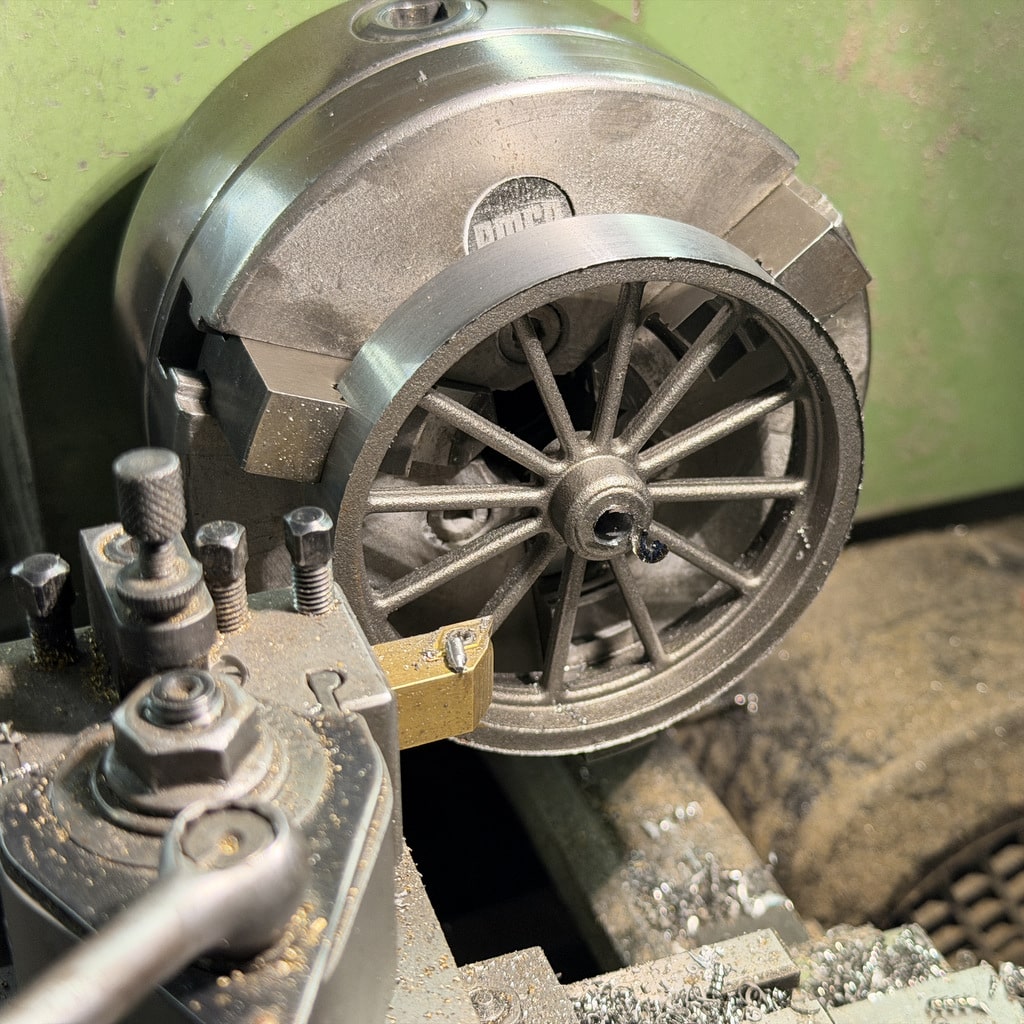

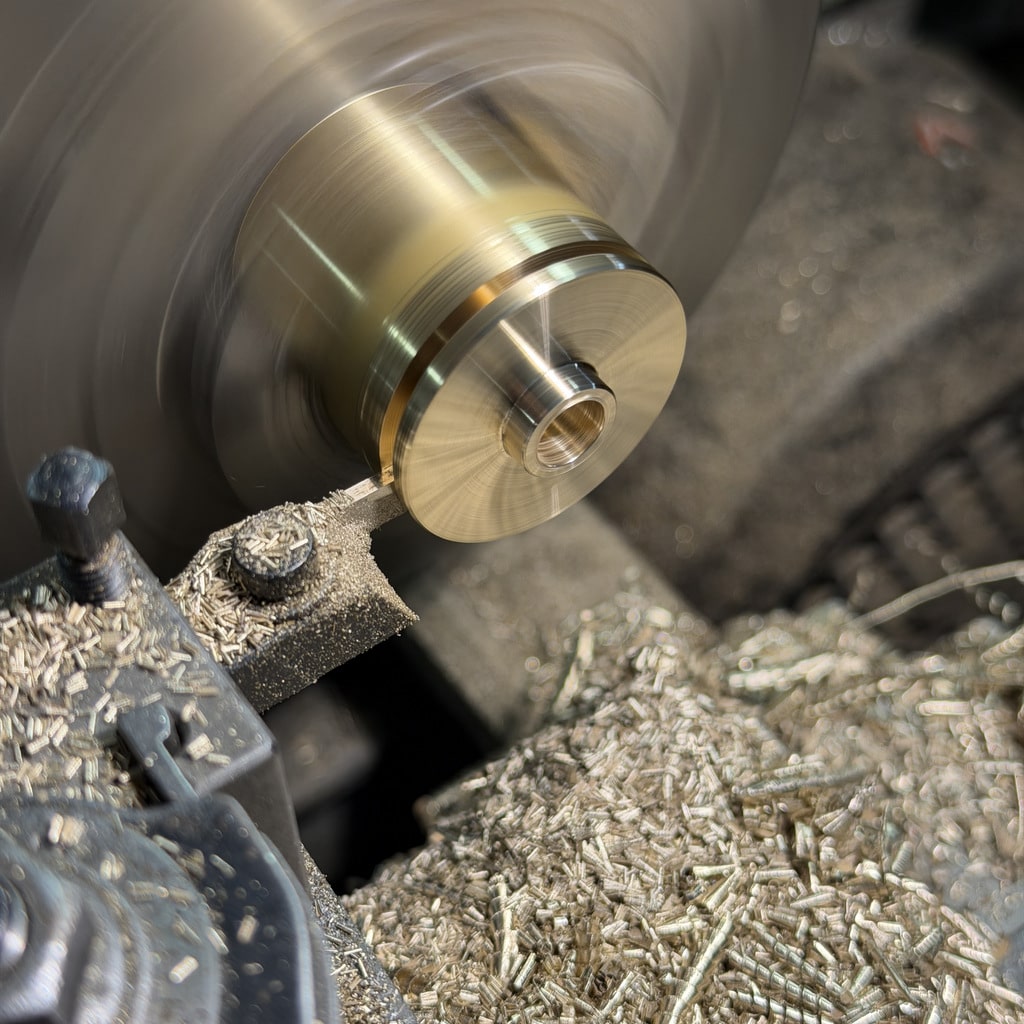

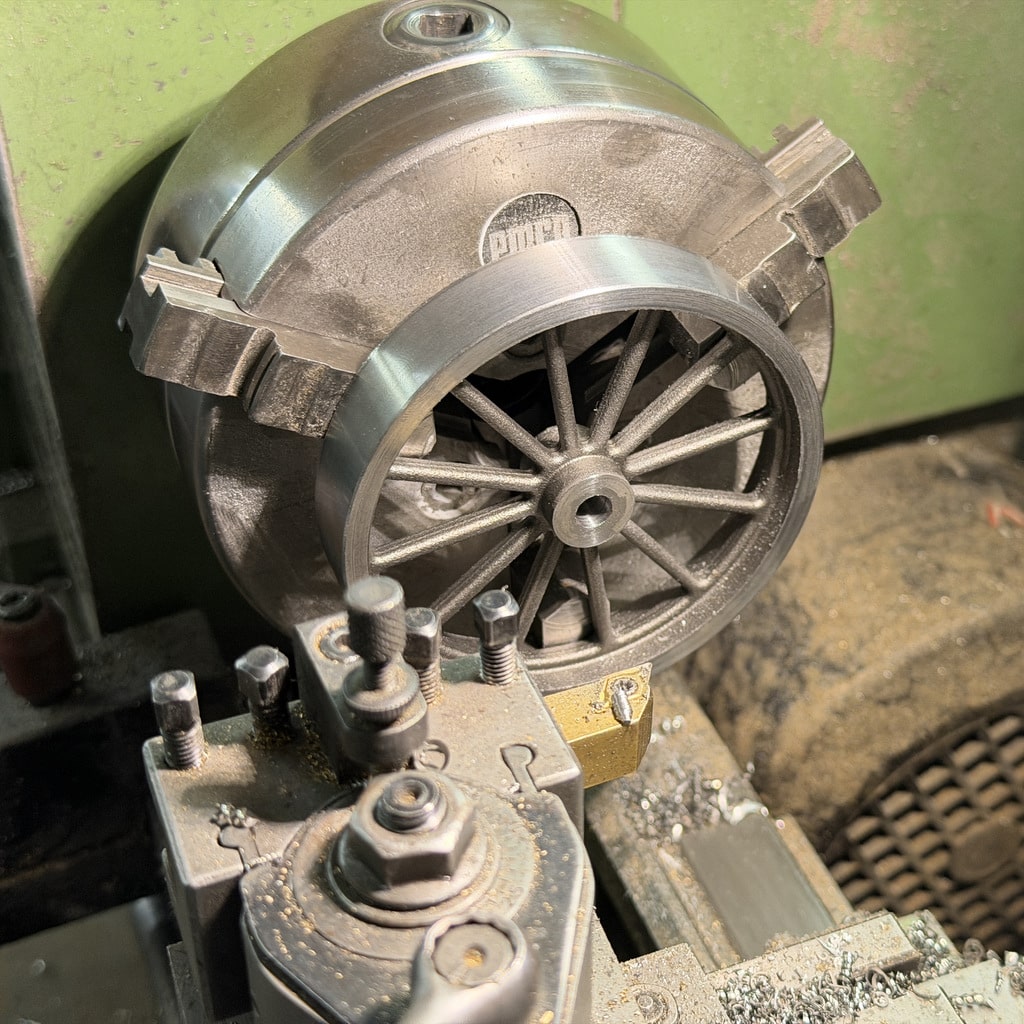

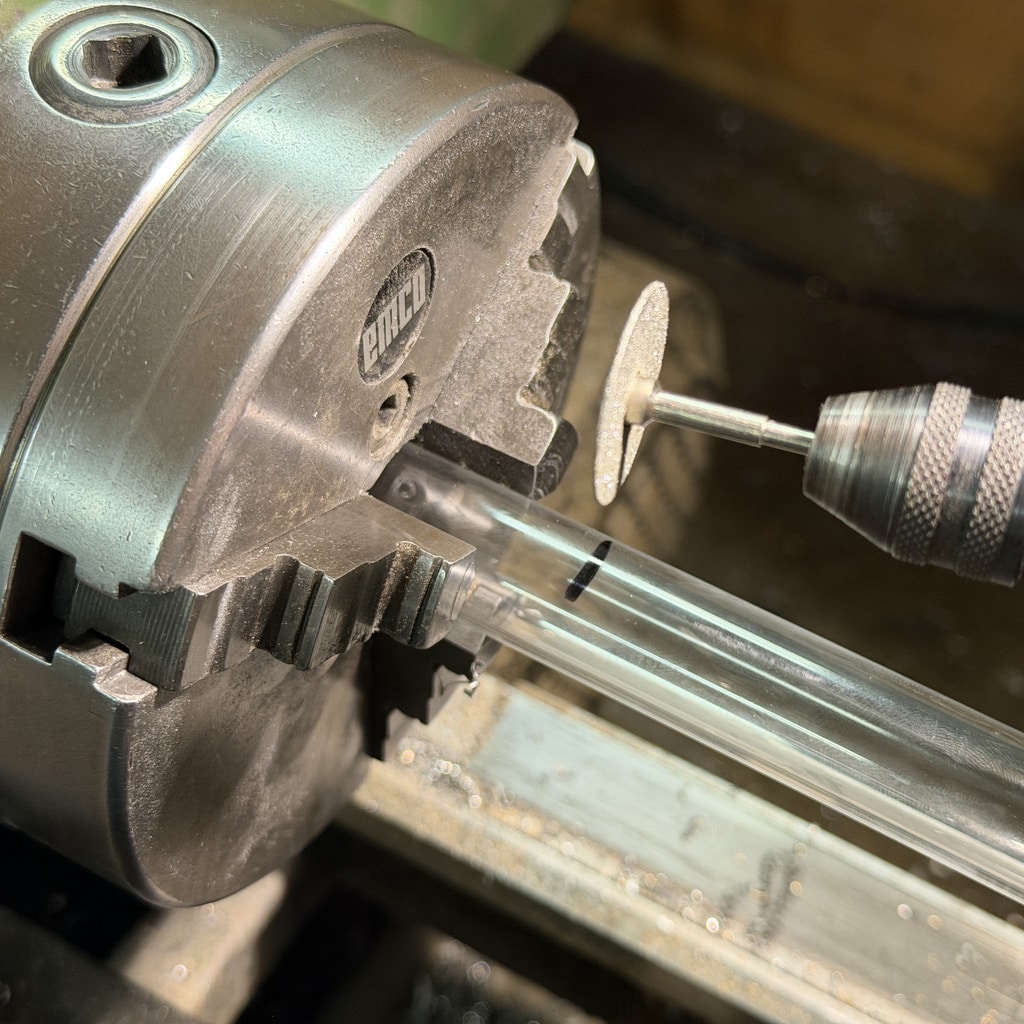

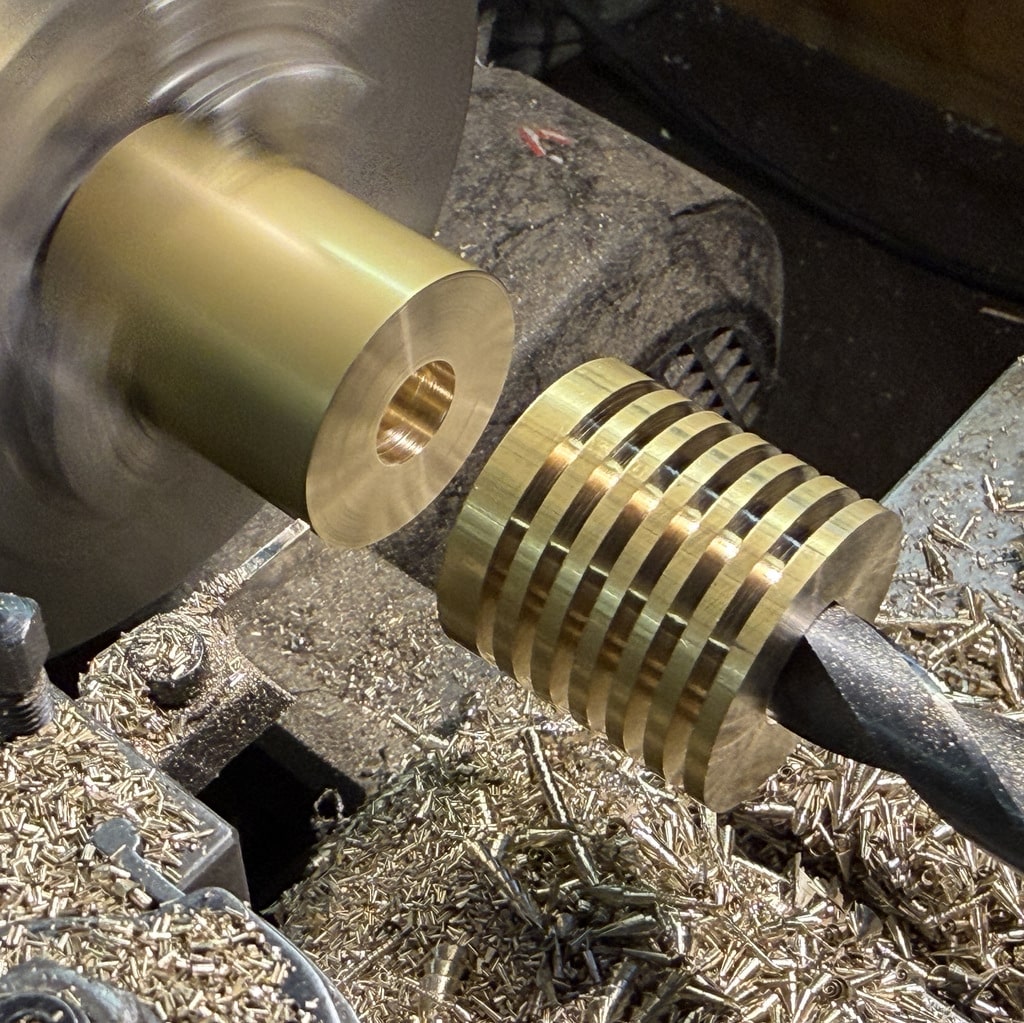

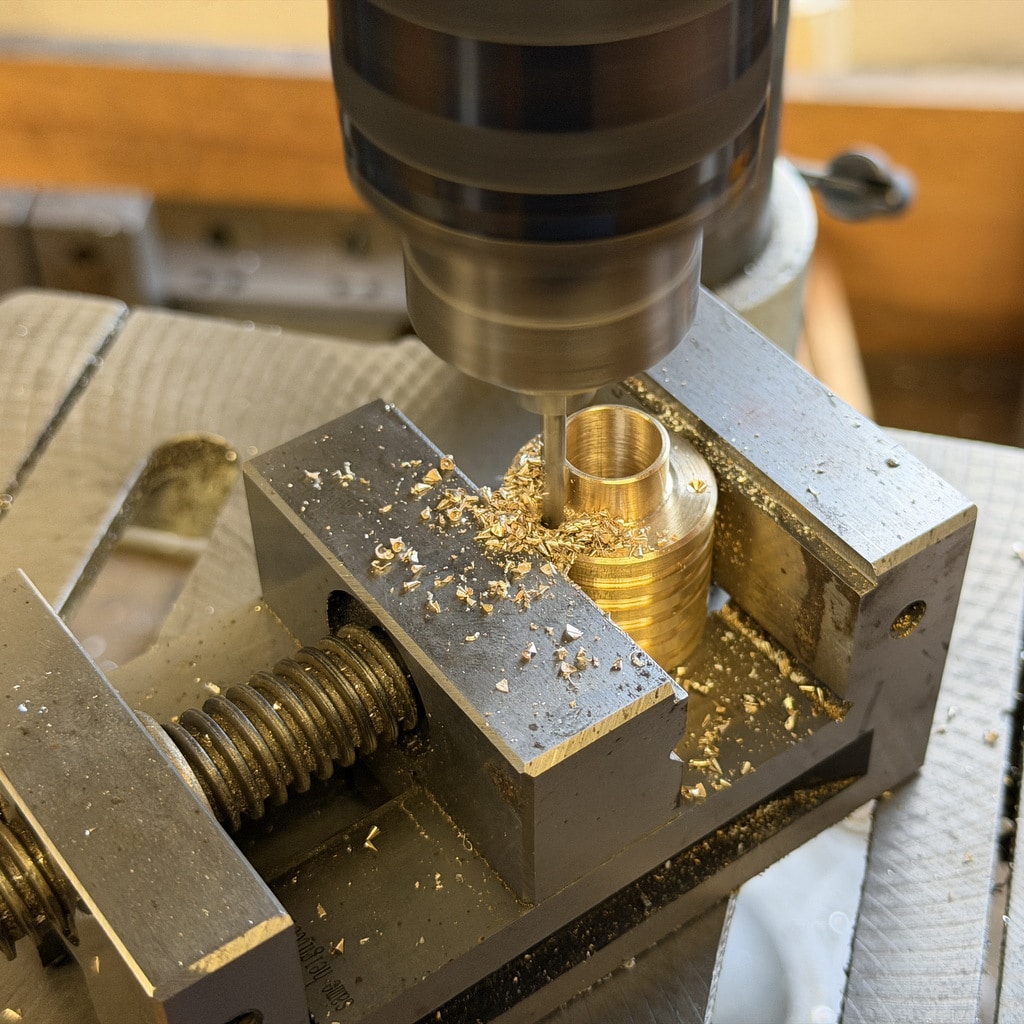

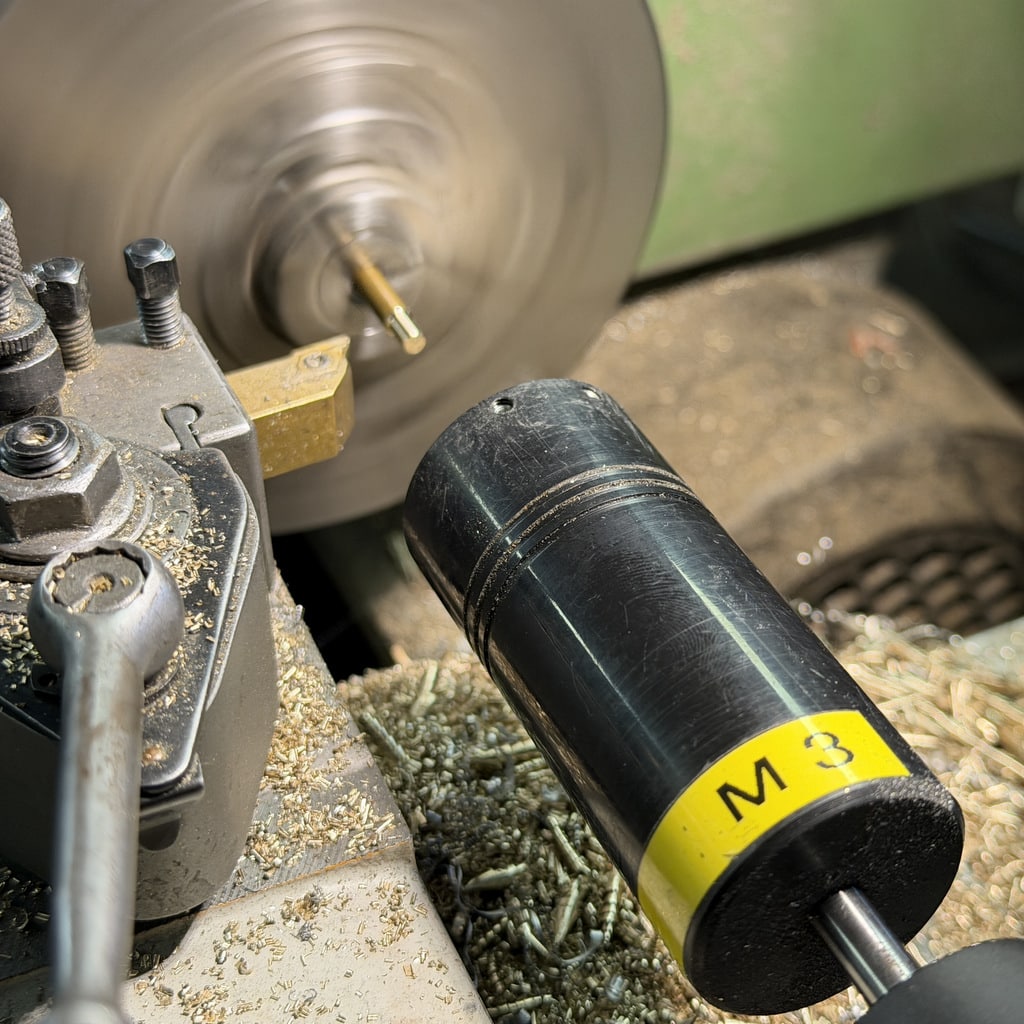

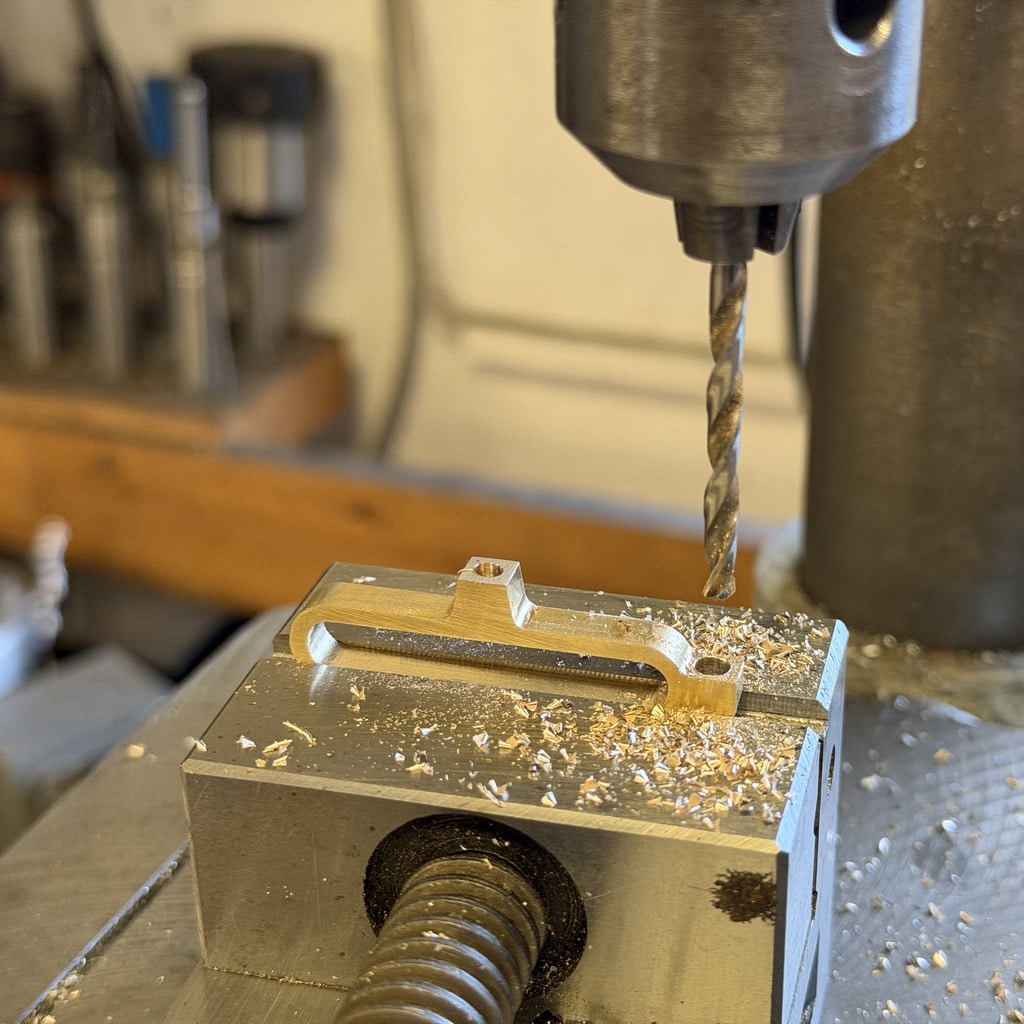

Ich beginne mit der Bohrung für den Arbeitskolben. Nachdem ich die Bohrung mit einem 10 mm Bohrer vorgebohrt habe drehe ich die Bohrung auf 12mm aus. Mit den Innendrehmeißeln geht das ganz hervorragend, wichtig ist hier nur die Oberfläche das genaue Maß ist hier nicht entscheidend. Wir können den Kolben an die Bohrung anpassen. Alternativ könnte man hier auch eine Reibahle 12H7 verwenden.
