Dampfmaschine "Danni"

Grundplatte

Wählen Sie welchen Grundplatte Sie bestellen benötigen

Schwungrad

Wählen Sie welchen Schwungrad Sie möchten

Artikel-Nr.: 2172



Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

103,00 € *






Produktinformationen "Dampfmaschine "Danni""

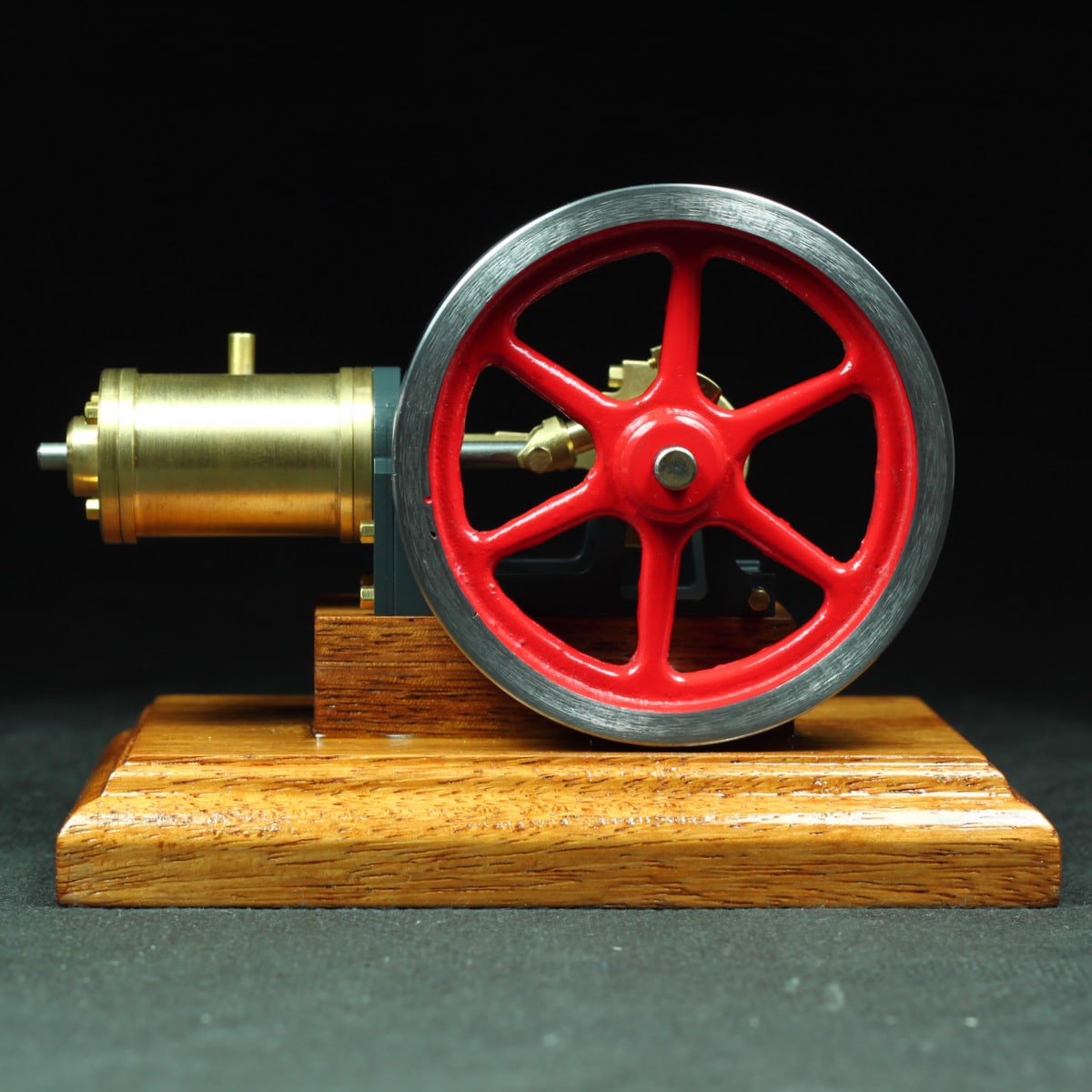

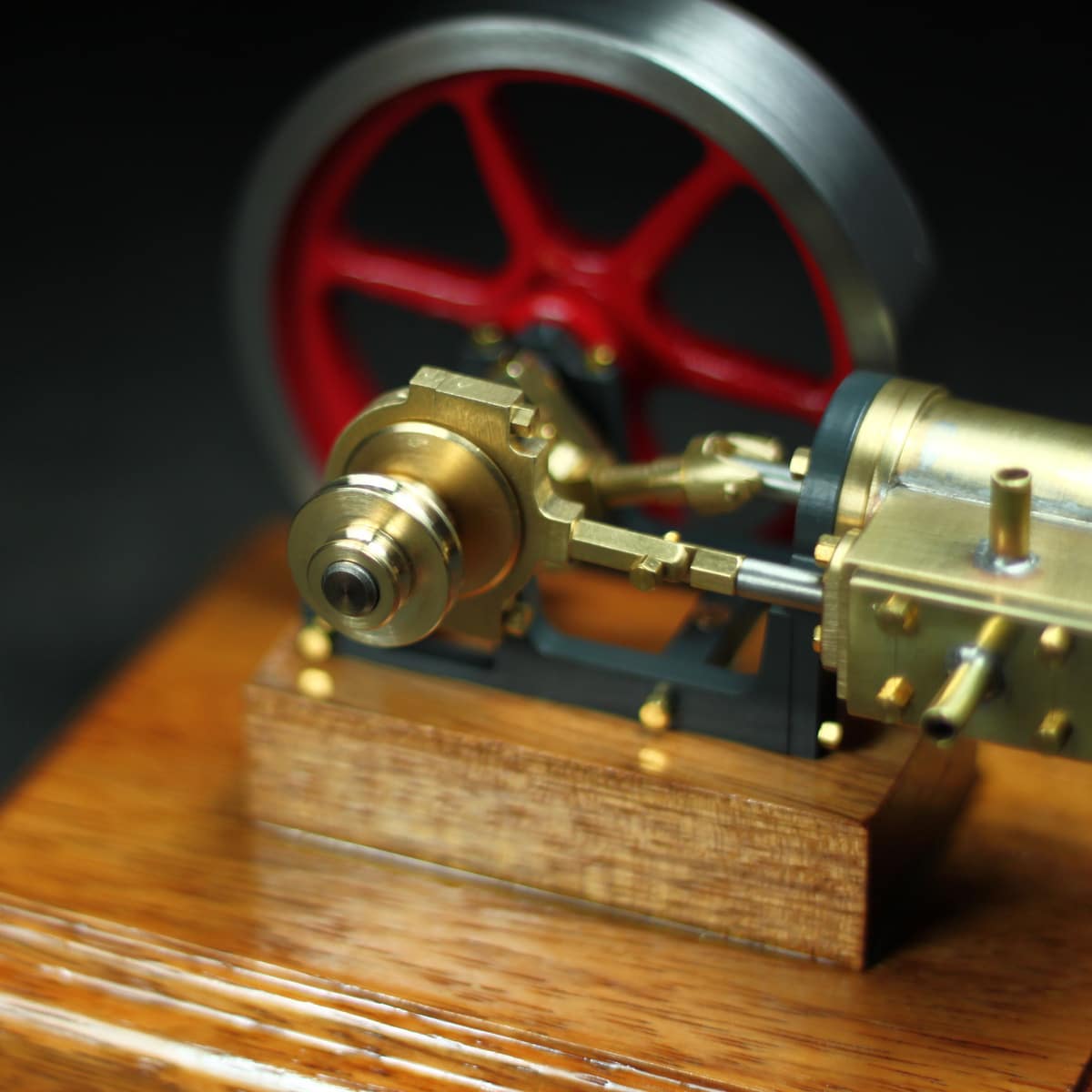

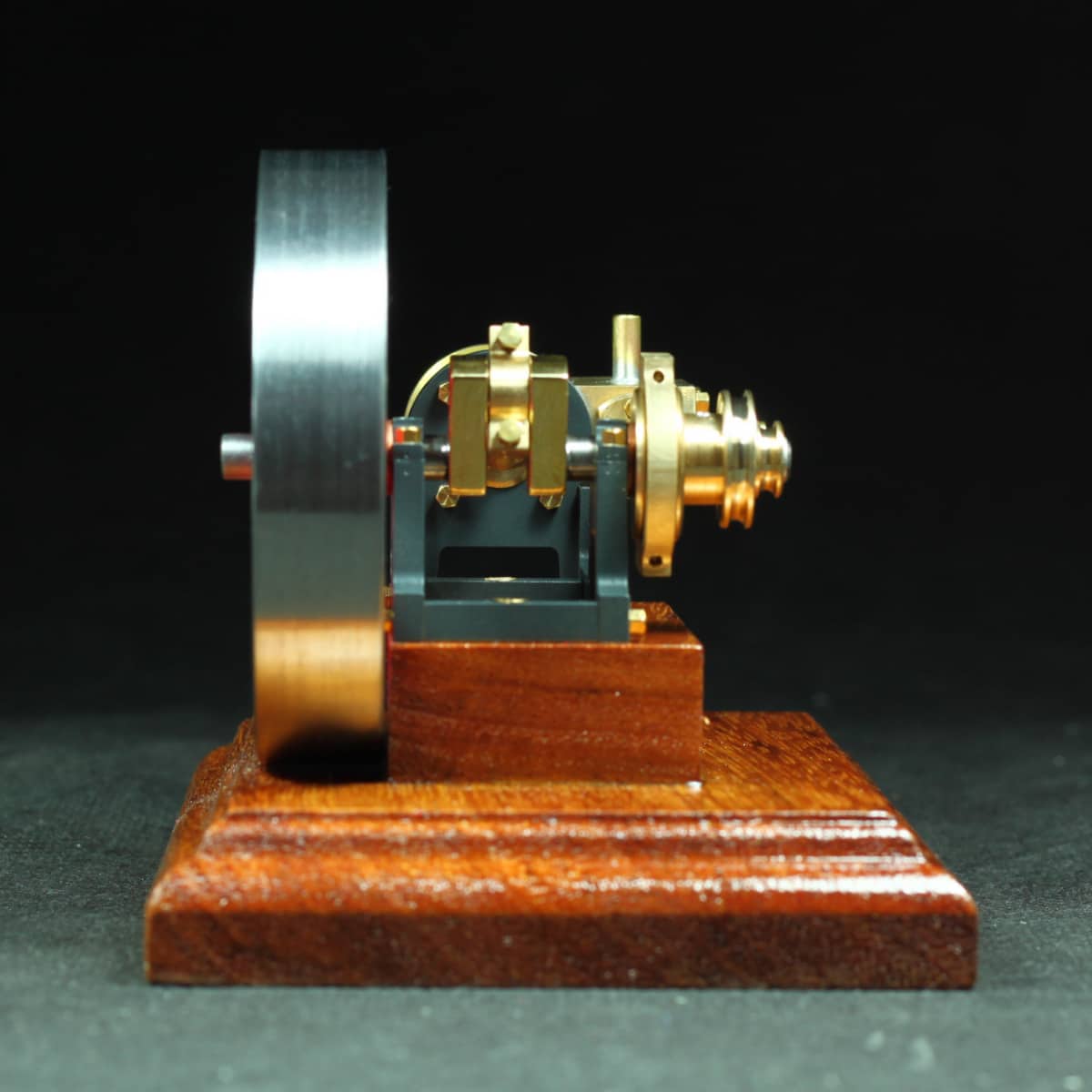

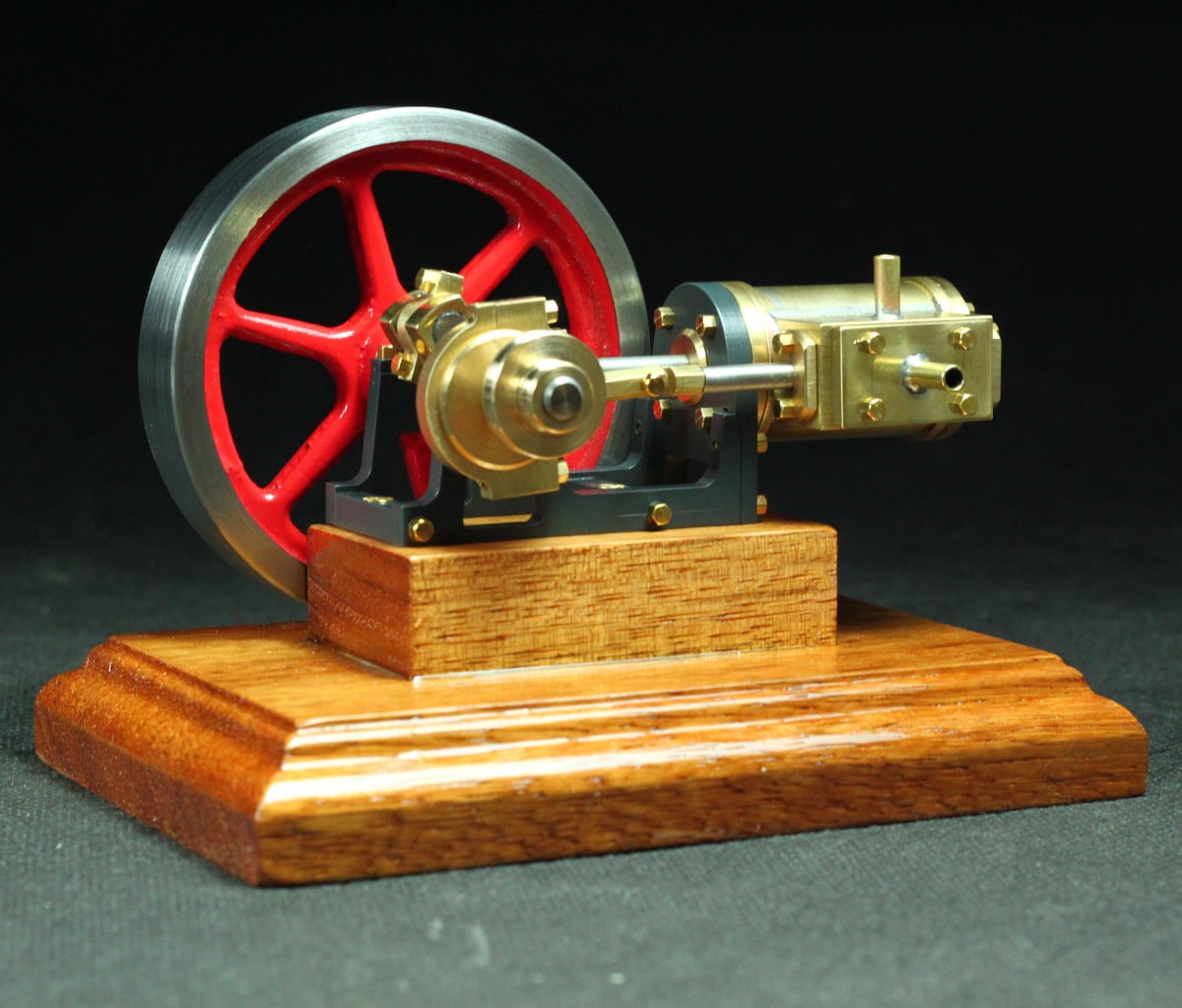

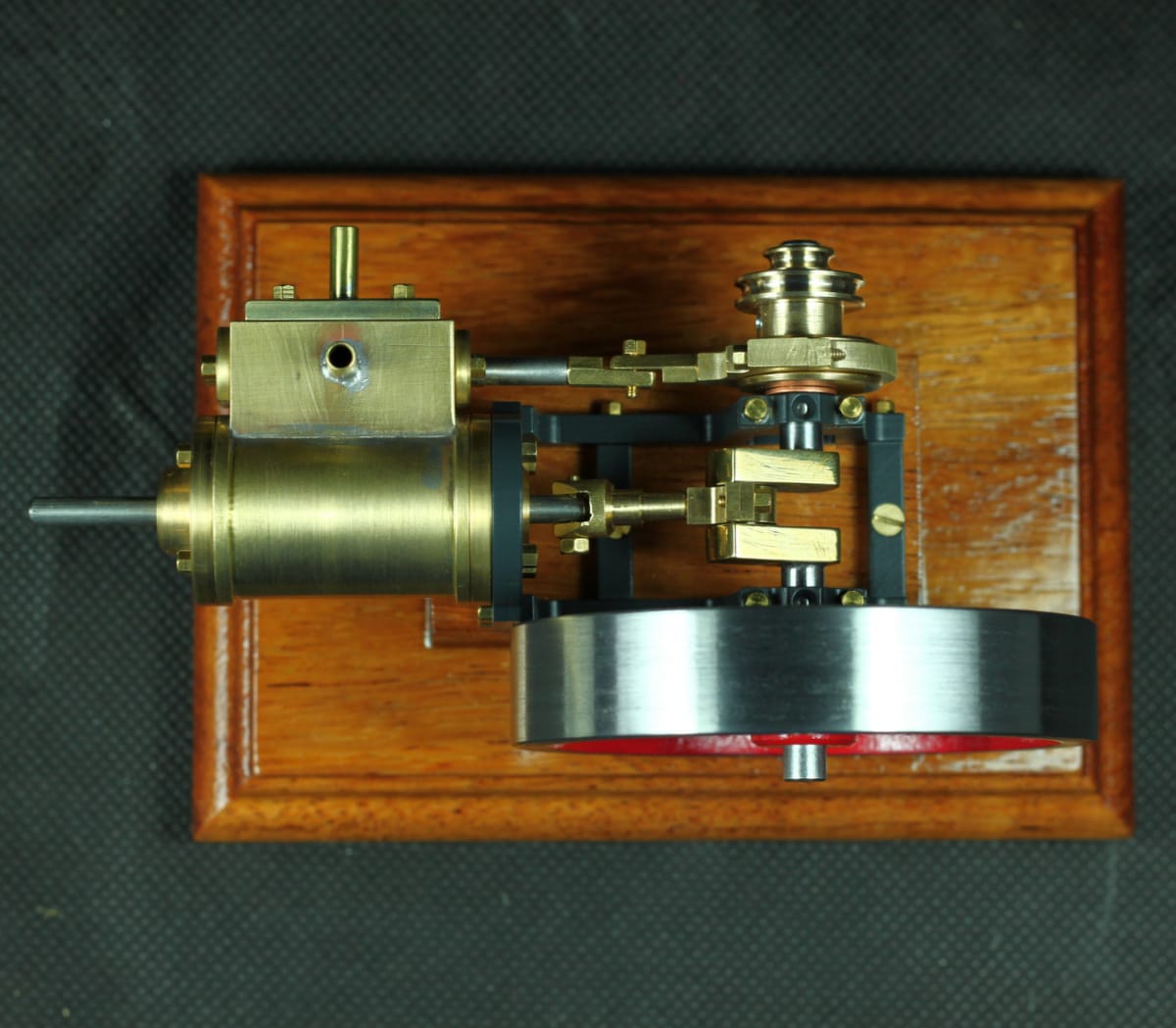

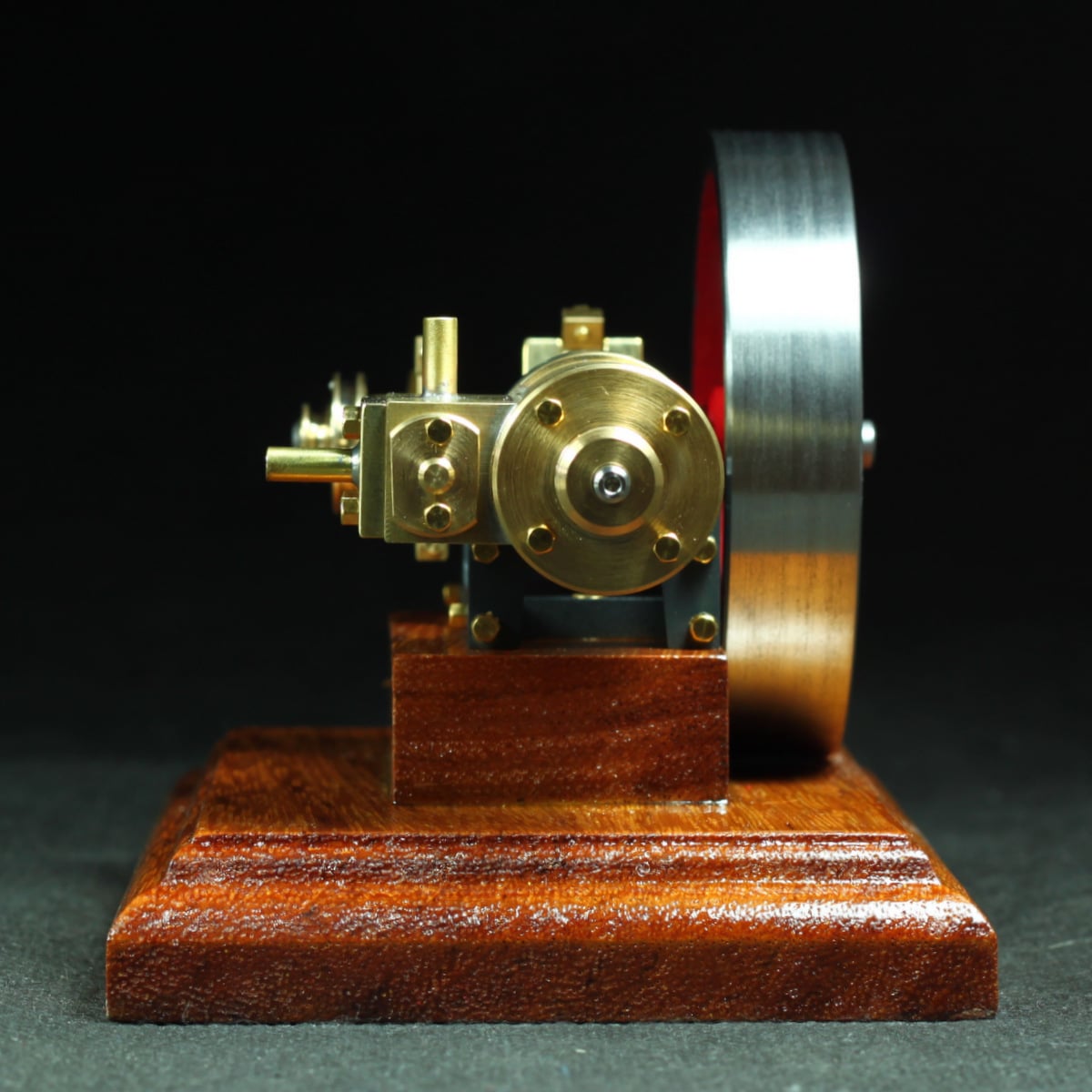

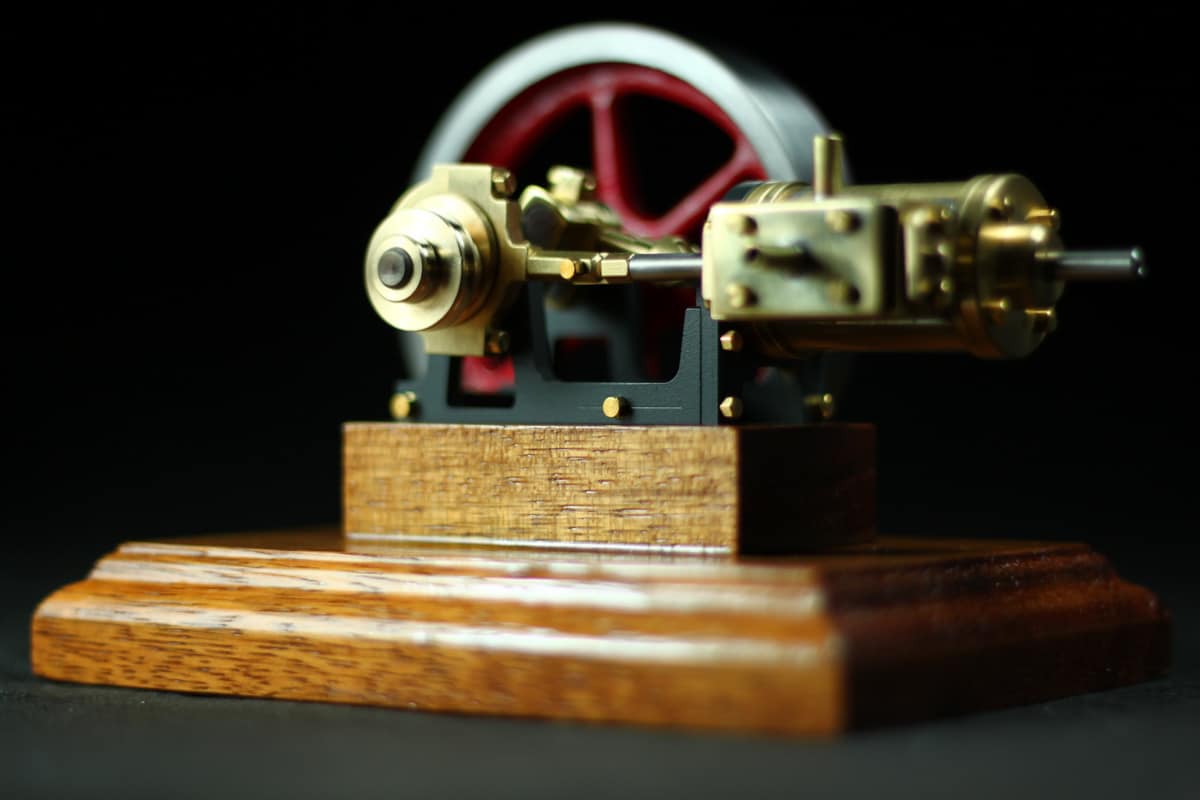

Das Modell der liegenden Dampfmaschine „Danni“ besteht aus einem stabilen Rahmen, an dem der doppelt wirkende Dampfzylinder angeschlossen ist. Der Zylinder der Dampfmaschine wird über einen Excenter und einen Rundschieber gesteuert. Diese kompakte aber trotzdem leistungsstarke Dampfmaschine eignet sich hervorragend für den Betrieb mit einem Dampfkessel, kann aber selbstverständlich auch mit Pressluft angetrieben werden. Bei einer sorgfältigen Fertigung des Bausatzes und ohne Last, fängt die Maschine schon bei 0,1 Bar an zu laufen. Außerdem ist die „Danni“ mit einer Schnurlaufrolle mit zwei Durchmessern ausgerüstet, so dass sie auch sehr gut zum Antreiben von Antriebsmodellen wie zum Beispiel Kreissäge, Bohrmaschine oder Hammerwerk geeignet ist.

Der Bauplan und die Bauanleitung für diese Dampfmaschine sind sehr umfangreich, detailliert und leicht verständlich beschrieben. Somit eignet sich der Bausatz nicht nur für den Modellbauprofi sondern auch für Neueinsteiger im technischen Modellbau. In der Bauanleitung wird auf die Fertigung von jedem Bauteil eingegangen. Für den Modellbauer der schon immer einmal eine Dampfmaschine selber bauen wollte, ist die Dampfmaschine „Danni“ auf jeden Fall eine gute Wahl. Doch auch der fortgeschrittene Modellbauer wird an diesem optisch ansprechend gestalteten Einzylinder-Modell seine Freude haben. Es stellt eine interessante Erweiterung eines jeden Modellmaschinenparks dar und gehört unbedingt in jede Sammlung.

Der Zylinder der Modelldampfmaschine ist aus Messing, der Kolben aus Bronze. Kolbenstangen und Schieber werden aus Edelstahl hergestellt und das Schwungrad ist aus Gusseisen. Alle übrigen Teile sind, wie im Dampfmodellbau bewährt, aus Messing. Das Schwungrad kann entweder als unbearbeitetes Gussschwungrad bestellt werden oder als fertig CNC-gedreht und -gefrästes Schwungrad.

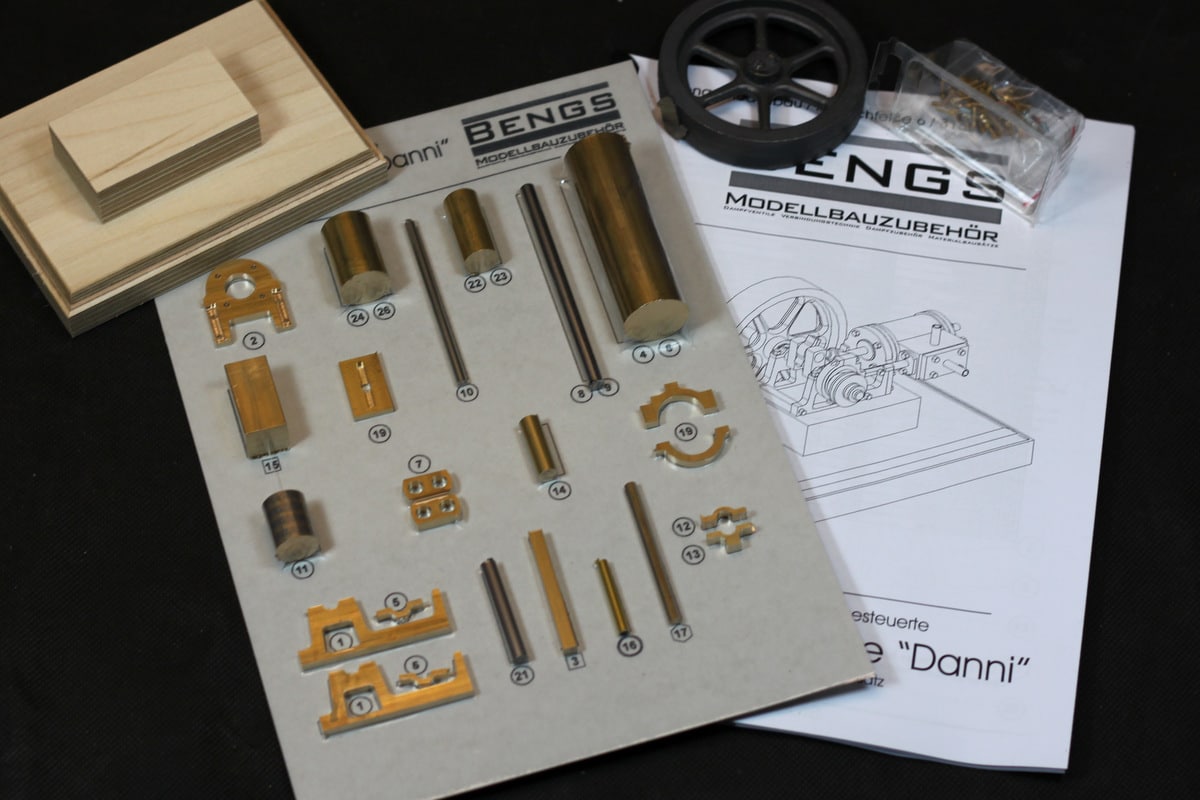

Im Lieferumfang vom Materialbausatz Dampfmaschine Danni sind enthalten

  • Gefräste Holz-Grundplatte
  • Fertig gefräste Frästeile
  • Messing, Bronze, Edelstahl und Silberstahl Rohmaterial für die Drehteile
  • Gussschwungrad
  • Alle benötigten Schrauben Muttern und Madenschrauben
  • Bauplan Modeldampfmaschine "Danni" Zeichnungen (9 Blatt) und Bauanleitung (6 Blatt)

Dampfmaschine-danni-lieferumfang551a97a7c5023

Maße Dampfmaschine Danni

  • Höhe mit Grundplatte: 100mm
  • Länge mit Grundplatte: 160mm
  • Breite mit Grundplatte: 100mm
  • Duchmesser Kolben:15mm
  • Kolbenhub: 18mm
  • Schwungrad D.: 80mm

Zum Bau des Materialbausatzes Dampfmaschine "Danni" werden nur wenige Werkzeuge benötigt. Eine kleine Drehmaschine und eine kleine Bohrmaschine sind vollkommen ausreichend. Sollten Sie sich für das gegossene Schwungrad entscheiden sollte Ihre Drehbank ausreichet groß sein um ein 80mm Schwungrad außen überzudrehen. Sollte das nicht der Fall sein wählen Sie des gefräste Schwungrad aus das ist am Außendurchmesser bereits fertig bearbeitet. Außerdem sollte ein Gasbrenner zum Weichlöten von größeren Teilen vorhanden sein. Außerdem werden noch M2 und M3 Gewindebohrer und M2 und M3 Schneideisen gebraucht. Des weiteren sind noch Reibahlen 4H7, 6H7, Feilen und ein Bohrerset von Nöten.

Einen ausführlichen Baubericht zur Dampfmaschine “Danni“ finden Sie in unserem Bengs Modellbau Magazin. Auf der Seite finden Sie viele Bilder und Texte von Details und Anregungen wie die Bauteile der Dampfmaschine hergestellt werden können.

 Video vom kompletten zusammenbau der Maschine

Produktvideo Modellbaudampfmaschine Danni
