Hafenkran Herkules

170,00 €*

Lieferzeit: 1-3 Tage

Produktnummer: 2260
Produktinformationen "Hafenkran Herkules"

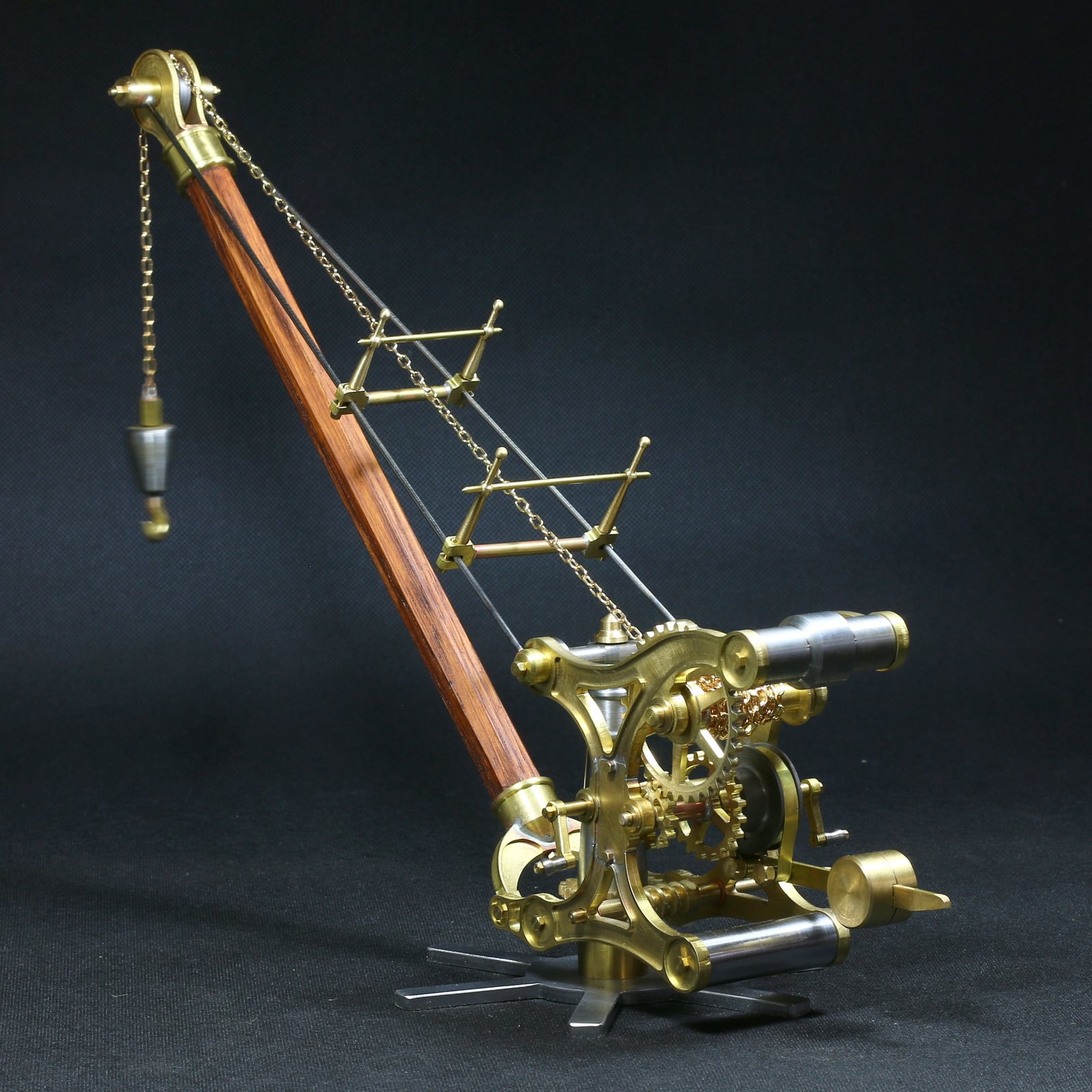

Bei diesem Kran handelt es sich um einen Nachbau in Anlehnung an einen real existierenden Hafenkran aus England. Das Vorbild dieses Krans steht in Driffield, East Yorkshire, Großbritannien an Rande eines Kanals. Mit diesem Kran wurden früher Waren von Schiffen aber auch ganze Boote aus dem Wasser gehoben. Original und Modell verfügen über ein Getriebe mit dem die Kette entweder im Eilgang oder langsam dafür mit viel Kraft bewegt werden konnte. Damit sich die Kettenspindel nicht von alleine abrollt wenn eine Last am Haken hängt verfügt der Kran über eine Bremse. Die Bremse hat einen integrierten Freilauf sodass die Bremskraft nur in einer Drehrichtung wirkt. Wenn man eine Last nach oben kurbelt muss man die Bremskraft nicht überwinden. Über eine zweite Spindel mit einem Schneckenrad wird der Kran gedreht.

Alle Frästeile bei dem Modell bestehen aus Messing. Die Zwischensäulen und die Drehsäulen liegen als Automatenstahl bei. Bremstrommel und Umlenkrolle werden aus Grauguss hergestellt. Für den Ausleger liegt ein Rundstab aus Eichenholz bei. Das Modell ist im aufgebauten Zustand voll funktionsfähig und kann Lasten bis zu 250 g heben und auch halten. Wenn man den Sockel des Krans noch vergrößern würde wären auch größere Lasten kein Problem. Der Maßstab des Hafenkrans entspricht in etwa 1:20.

 Alle Frästeile liegen dem Bausatz fertig bearbeitet bei. Alle Drehteile liegen als Rohmaterial der Lieferung bei. Natürlich bekommen Sie wie in allen anderen Bengs Modellbau Materialbausätzen auch alle benötigten Schrauben, Muttern und eine passende Kette mitgeliefert. Der Standfuß aus 4 mm Stahlblech liegt als ausgelasertes Blechteil bei. Zum Bau  werden eine kleine Drehmaschine und eine Ständerbohrmaschine, sowie ein Gasbrenner zum Weichlöten benötigt. Auserdem sollte folgendes forhanden sein: Gewindebohrer M2, M3, M4, Schneideisen M3 Reibahle 4H7, 6H7, 8H7 Feilen und ein Bohrerset. Ansonsten sind noch Handwerkzeuge, welche sich in jeder „Technischen Modellbau Werkstatt“ befinden sollten von nöten.

Hier finden Sie einen umfangreichen Baubericht mit vielen Bildern zum Materialbausatz Hafenkran Herkules

Lieferumfang Hafenkran Materialbausatz

  • Fertig gefräste Frästeile
  • Rohmaterial für die Drehteile
  • Alle benötigten Schrauben, Muttern und Kette
  • Bauplan Hafenkran Zeichnungen (16 Blatt) und Bauanleitung (4 Blatt)
  • Laserteil Sockel

Maße Hafenkran Materialbausatz

  • Höhe : 260mm
  • Länge über alles: 350mm
  • Max. Hubgewicht mit Standartsockel: 250g
  • Gewicht: 1,1kg
