Vertikaler Verbrennungsmotor Jonas

Produktinformationen "Vertikaler Verbrennungsmotor Jonas"

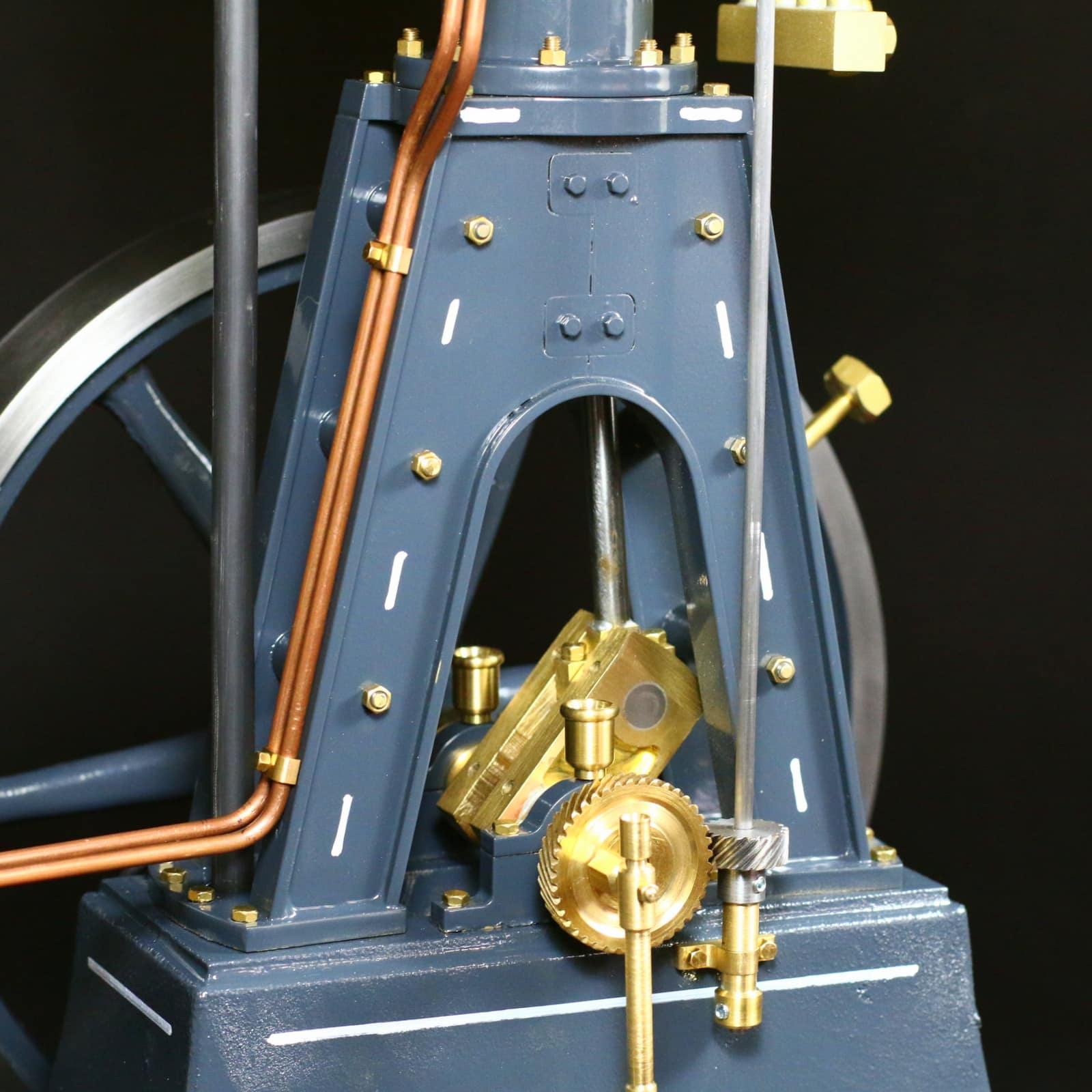

Der vertikale Verbrennungsmotor Jonas wurde vom Aussehen an die frühen Dieselmotoren die Anfang des 20. Jahrhunderts entstanden sind angelehnt. Dabei typisch waren ein Gestell dass die Form eines A hat. Außerdem waren die frühen Dieselmotoren meist Langhuber wodurch eine schlanke und hohe Bauweise entstand. Typisch war ebenfalls die oben liegende Nockenwelle die durch eine lange Königswelle angetrieben wurde. Die Drehzahlregelung erfolgte damals wie auch heute bei unserem Modell über einen Fliehkraftregler der oben auf der Königswelle montiert ist. Unser Verbrennungsmotor wird mit Benzin betrieben ein Betrieb mit Diesel ist nicht möglich.

  • Drehzahlregelung über Fliehkraftregler
  • Vergaser mit einstellbarer Drosselklappe
  • Kühlkreislauf mit Kühlwasserpumpe
  • Kraftstoffpumpe Fördermenge regelbar
  • Zündzeitverstellung
  • Nockenwellenantrieb über Schraubenrad 45°

Mit dem Materialbausatz für den wassergekühlen 4-Taktmotor "Jonas" können Sie sich einen voll funktionsfähigen Verbrennungsmotor selber bauen. Im Materialbausatz sind alle benötigten Teile inklusive der Zündung enthalten. Der Motor verfügt über eine funktionierende Drehzahlregelung durch einen Fliehkraftregler. Eine Kühlwasserpumpe pumpt Wasser durch einen Kühler in den Zylindermantel und wieder zurück. Außerdem verfügt der Motor über eine Benzinpumpe die den Kraftstoff Richtung Vergaser in einen Zwischentank pumpt. Die Pumpmenge der Benzinpumpe ist je nach Bedarf einstellbar. Die Unterbrecherzündung befindet sich im Gussockel. Die Spannungsversorgung der Zündung erfolgt über ein 12 V 2 A Netzgerät. Das Netzgerät liegt ebenfalls bei.

Maße des Modellbau Verbrennungsmotor 'Jonas':

  • Höhe mit Holzsockel: 500mm
  • Maße der Grundplatte: 350mm x 210mm
  • Duchmesser Kolben: 25mm
  • Schwungrad D.: 200mm
  • Drehzahl: 200- 600 UpM
  • Gewicht: 11,8kg

Der Maschinensockel des vertikalen Stationärmotors ist ein schwerer Grauguss Sockel. Dieser schwere Sockel gibt dem Modell ausreichend Stabilität. Der Kolben des Verbrennungsmotors wird ebenfalls aus Grauguss Rundmaterial gefertigt. Bei diesem Motor bekommt der Kolben zusätzlich noch einen Kolbenring. Der Kolbenring liegt dem Bausatz bereits fertig bei. Als Zylinder wird ein Hydraulikzylinderrohr verwendet, das innen schon fertig bearbeitet ist und eine exzellente Oberfläche aufweist. Der Zylinderkopf wird aus Aluminium gefertigt, der Kühlmantel ist hohl und wird über eine Kühlwasserpumpe mit Kühlwasser durchspült. Das 200mm Schwungrad besteht aus Grauguss und kann auf Wunsch bereits fertig bearbeitet mitbestellt werden. Die meisten Anbauteile und das Maschinengestell bestehen aus Messing.

Drehzahlregelung

Die Drehzahl wird bei diesem Modell über den Vergaser geregelt. Indem man die zugeführte Luftmenge regeln kann. Der Vergaser ist über ein Gestänge mit einem Fliehkraftregler verbunden. Somit kann man den Motor auf eine gewünschte Drehzahl einstellen und diese wird mithilfe des Fliehkraftregler auch unter Last gehalten.

Alle erforderlichen Materialien zum Bau des Verbrennungsmotor "Jonas" Schrauben, Muttern ,Federn und Zündungsteile sind im Bausatz enthalten. Alle Frästeile sind soweit vorbereitet, dass diese nur noch entgratet und eventuell gebohrt werden müssen. Zum Bau des vertikalen Stationärmotors werden eine Drehmaschine, eine Bohrmaschine sowie ein Gasbrenner zum weichlöten benötigt. Des Weiteren wird noch folgendes Handwerkzeug benötigt (Gewindebohrer M2, M3, M4, M6x0,75, M8x0,75, M10x1 Schneideisen M2, M3, M4, M6x0,75, M8x0,75, M10x1 Reibahle 3H7, 4H7 6H7, 8H7, 10H7) Feilen und ein Bohrerset von Nöten. Zum verdrahten der Zündung wird lediglich ein Seitenschneider eine Abisolierzange und ein Lötkolben benötigt.

Wenn Sie sich im Voraus informieren möchten welche Arbeitsschritte beim Herstellen dieses Verbrennungsmotors von Ihnen durchgeführt werden müssen schauen Sie sich in unserem Bengs Modellbaumagazin den Baubericht vom vertikalen Stationärmotor „Jonas“ an. Auf dieser Seite sehen Sie den bebilderten Bericht wie der Stationärmotor Materialsatz bearbeitet wird.

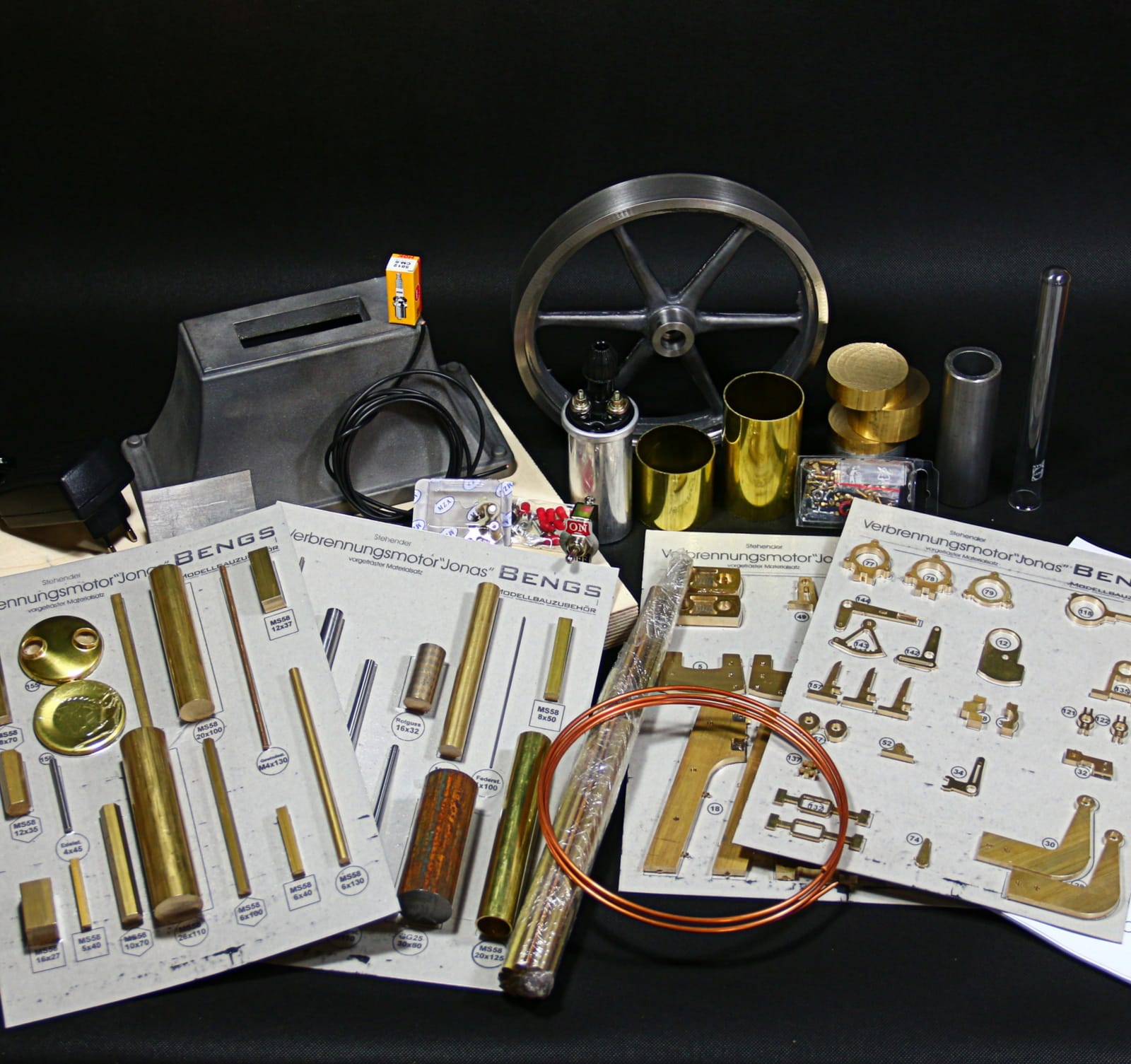

Im Lieferumfang enthalten sind:

  • fertig CNC gefräste Frästeile
  • Rohmaterial für die Drehteile
  • Rohgussteil für die Schwungrad (wahlweise auch komplett fertig gedreht)
  • Grundplatte Birke Multiplex
  • Zylinderhülse und Kolbenring bereits fertig bearbeitet
  • Alle benötigten Schrauben, Muttern, Zahnräder und Dichtungen
  • Zeichnungen Verbrennungsmotor "Jonas" (36 Blatt) und Bauanleitung (8 Blatt)
  • Zündspule, Kondensator, Zündkerzen, Netzgerät und Unterbrecher
  • Alle benötigten Kabel für die Zündung
  • Netzgerät zur Stromversorgung der Zündung
