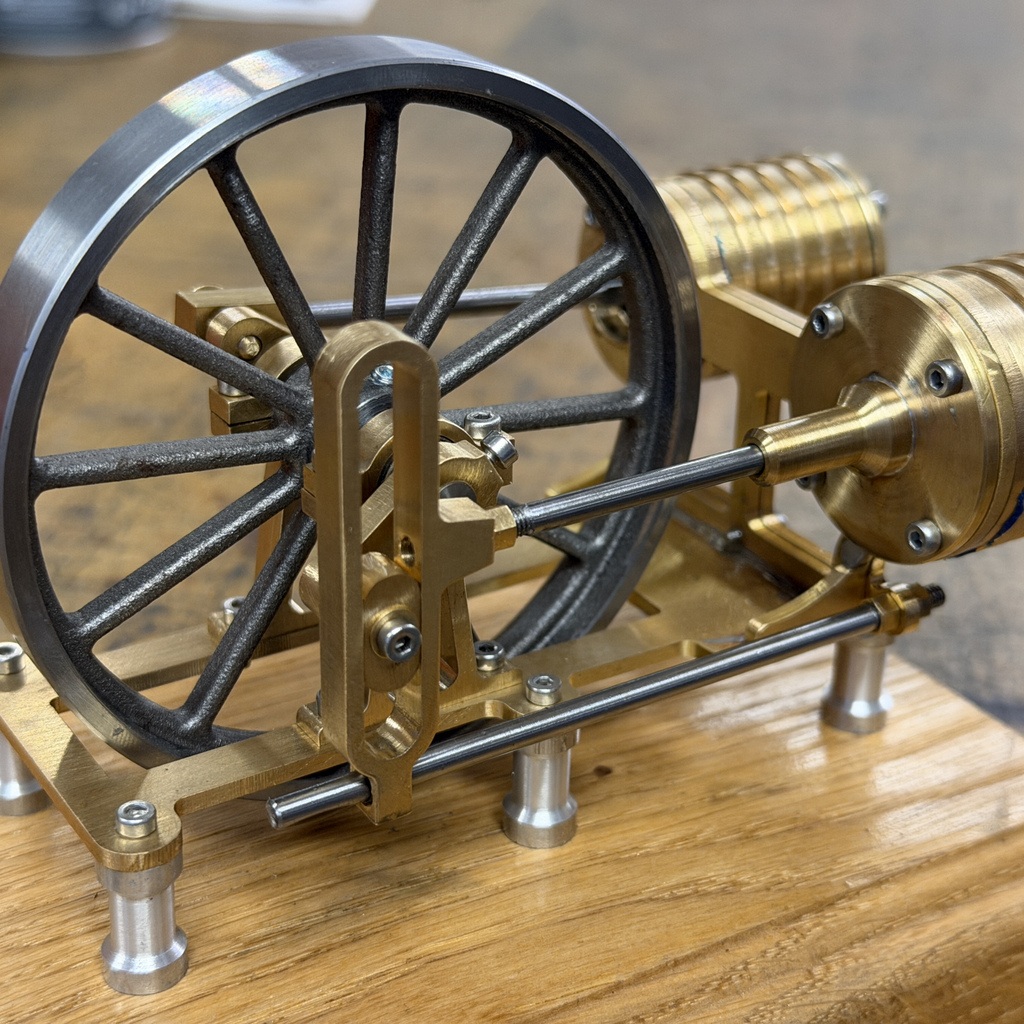

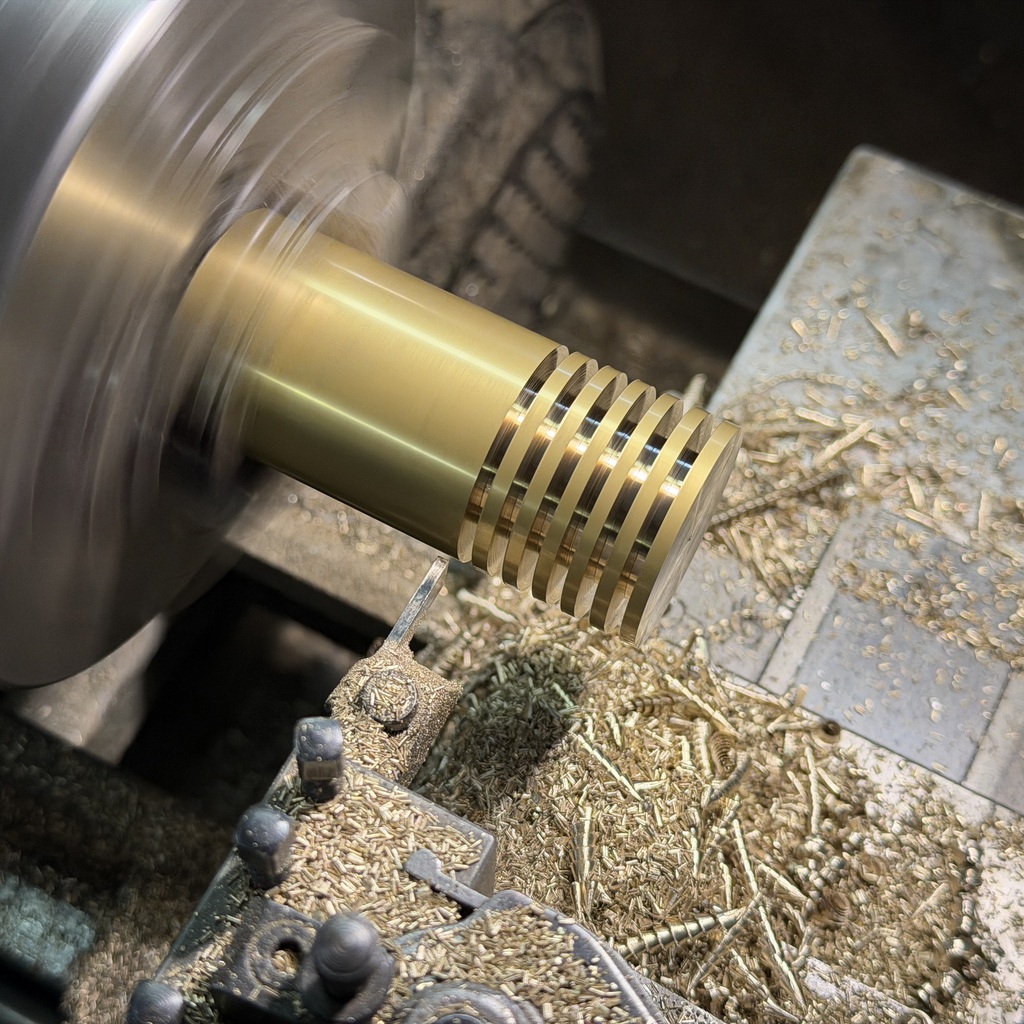

Stirlingmotor "Laura 2" Materialbausatz

Duran Reagenzgläser Sehr dickwandige Reagenzgläser aus Duranglas zum Bau von Stirlingmotoren oder ähnliche Anwendungen im Technischen Modellbau. Die Schott Duran Reagenzgläser sind Mechanisch besonders wiederstandsfähig. Hervorragende Temperaturwechselbeständigkeit das bedeutet dass Sie die Reagenzgläser auch als Verdrängungszylinder für einen Stirlingmotor verwenden können ohne Bedenken zu haben das das Glas platzt. Sie können die Reagenzgläser mit unseren Diamant-Trennscheiben zuschneiden. Unten finden Sie ein Anleitung Video. Natürlich eignen sich die Reagenzgläser auch für Anwendungen im Labor und Medizinbereich.  Wir führen die Duran Reagenzgläser in diesen verschiedenen Größen: Schott Duran Reagenzglas 10mm x 100mm 5ml (Istmaß: 9,5mm Durchmesser / 100mm Lang / Innen 7,8mm  Schott Duran Reagenzglas 12mm x 100mm 8ml (Istmaß: 11,5mm Durchmesser / 100mm Lang / Innen 9,8mm  Schott Duran Reagenzglas 16mm x 130mm 17ml (Istmaß: 15,5mm Durchmesser / 130mm Lang / Innen 13,5mm (Stirlingmotor Laura)  Schott Duran Reagenzglas 18mm x 180mm 32ml (Istmaß: 17,5mm Durchmesser / 180mm Lang / Innen 15,4mm (Stirlingmotor Rufus)  Schott Duran Reagenzglas 25mm x 150mm 55ml (Istmaß: 24,5mm Durchmesser / 150mm Lang / Innen 22,3mm  Schott Duran Reagenzglas 30mm x 200mm 100ml (Istmaß: 29,5mm Durchmesser / 200mm Lang / Innen 27,2mm Die lieferbaren Reagenzgläser von der Firma Schott sind aus Duranglas. Alle Reagenzgläser haben einen Bördelrand und eine Wandstärke von 1,0mm - 1,2mm. Bitte beachten Sie, dass die Reagenzgläser nicht die vom Hersteller angegebenen Maße haben sondern eine Toleranz von + - 0,5mm. Bitte beachten Sie die von uns angegebenen Istmaße. Passende O-Ringe finden sie hier.

Maschinen Reibahlen zum herstellen von maßhaltigen Bohrungen. Durch das reiben mit einer Reibahle wird nicht nur eine gute Form- und Maßgenauigkeit, sondern auch eine gute Oberflächengüte erreicht. Das ist beim Herstellen von Gleitlagern im Maschinenbau und Modellbau von entscheidender Wichtigkeit. Die langen Schneiden der Reibahle haben einen Linksdrall, der bewirkt, dass beim reiben die entstehenden Späne nach unten abgeführt wird. So wird ein Zerkratzen der Bohrungsfläche durch die entstehende Späne vermieden. Unsere Maschinen Reibahlen haben Industriequalität und können zum reiben von Bohrungen in Stahl, Messing, Kupfer, Gusseisen, Aluminium und Edelstahl eingesetzt werden. Bitte verwenden Sie beim reiben immer ausreichen Schneidöl, das erhöht die Standzeit der Reibahle erheblich. Im Modellbau eignen sich diese Reibahlen zum herstellen von Kolbenstangen Führungen für Dampfmaschinen, Stirlingmotoren und Flammenfresser. Auch zum herstellen von Lagerböcken mit Gleitlagern oder zum fertigen von Zylindern mit sehr sauberer Oberfläche eignen sich die Reibahlen bestens. Wenn Sie die Achsenbohrung bei Schwungrädern mit einer Reibahle fertigen, läuft das Schwungrad besonders rund. Vorausgesetzt Sie haben das Schwungrad ohne Schlag in die Drehbank eingespannt. Die Maschinen Reibahlen können sowohl auf eine Drehmaschine eingesetzt werden, als auch in einer Ständerbohrmaschine.  mit langen Schneiden und Linksspirale Höchste Rundlaufgenauigkeit  Industriequalität Diese Maschinen-Reibahlen sind lieferbar: Maschinen Reibahle 1H7 / Schaftdurchmesser 1mm / Schneidenlänge 16mm  Maschinen Reibahle 1,5H7 / Schaftdurchmesser 2mm / Schneidenlänge 21mm  Maschinen Reibahle 2H7 / Schaftdurchmesser 2mm / Schneidenlänge 26mm  Maschinen Reibahle 3H7 / Schaftdurchmesser 3mm / Schneidenlänge 29mm  Maschinen Reibahle 4H7 / Schaftdurchmesser 4mm / Schneidenlänge 46mm  Maschinen Reibahle 5H7 / Schaftdurchmesser 5mm / Schneidenlänge 57mm  Maschinen Reibahle 6H7 / Schaftdurchmesser 6mm / Schneidenlänge 56mm  Maschinen Reibahle 7H7 / Schaftdurchmesser 8mm / Schneidenlänge 71mm  Maschinen Reibahle 8H7 / Schaftdurchmesser 8mm / Schneidenlänge 80mm  Maschinen Reibahle 10H7 / Schaftdurchmesser 10mm / Schneidenlänge 91mm  Maschinen Reibahle 12H7 / Schaftdurchmesser 10mm / Schneidenlänge 110mm  Maschinen Reibahle 14H7 / Schaftdurchmesser 14mm / Schneidenlänge 112mm  Maschinen Reibahle 15H7 / Schaftdurchmesser 14mm / Schneidenlänge 114mm  Maschinen Reibahle 16H7 / Schaftdurchmesser 14mm / Schneidenlänge 123mm  Maschinen Reibahle 18H7 / Schaftdurchmesser 14mm / Schneidenlänge 135mm Maschinen Reibahle 20H7 / Schaftdurchmesser 16mm / Schneidenlänge 145mm  Maschinen Reibahle 25H7 / Schaftdurchmesser MK3 / Schneidenlänge 174mm  Maschinen Reibahle 26H7 / Schaftdurchmesser MK3 / Schneidenlänge 178mm

Gewindebohrer DIN371 HSS Unsere Maschinengewindebohrer eignen sich Aufgrund ihres Vierkantanschliff auch hervorragend als Handgewindebohrer. Sie haben die Wahl zwischen Durchgangslochgewindebohrer und Grundlochgewinderbohrer (Sacklochgewindebohrer) . Der Durchgangslochgewindebohrer eignet sich für durchgehende Löcher bei denen die Späne herausfallen kann. Gewindebohrer für Durchgangslöcher haben einen längeren Anschnitt sind aber stabiler als Grundlochgewinderbohrer. Die Grundlochgewinderbohrer sind mit einem Rechtsdrall geschliffen, der bewirkt, dass die Späne nach oben ausgeworfen wird, was natürlich bei Grundlöchern ein Vorteil ist. Sie haben einen sehr kurzen Anschnitt um das Gewinde möglichst weit in die Bohrung schneiden zu können und ein möglichst langes nutzbares Gewinde zu erstellen. Allerdings sollte beachtet werden, dass grade bei den Größen M2 und M2,5 die Steifigkeit der Gewindebohrer durch den Rechtsdrall deutlich geringer ist. Die Gewindebohrer sind aus HSS Stahl und eignen sich zum Gewindeschneiden in Stahl, Messing, Kunststoffe, Kupfer, Gussstahl, Aluminium und Edelstahl. Wenn Sie beim Gewindeschneiden immer ausreichend Schneidöl verwenden, erhöhen Sie die Standzeit der Gewindebohrer beträchtlich. Besonders beim schneiden kleiner Gewinde im Modellbau wie zum Beispiel M2, M2,5 oder M3 empfehlen wir unser Rundwindeisen. Das ermöglich ein sicheres und genaues schneiden von Gewinden mit deutlich geringer Gefahr das der Gewindebohrer abbricht. Wenn Sie ein Kernloch bohren möchten aber kein Tabellenbuch oder eine Gewindetabelle zur Hand haben, kein Problem. Es gibt eine einfache Faustregel für metrische Regelgewinde. Nehmen Sie einfach den Durchmesser des Gewindebohrers mal 0,8. Beispiel M5 = 5mm Durchmesser x 0,8 = 4mm Kernlochbohrer. Maschinengewindebohrer Fertigschneider HSS  mit Vierkantanschliff (dadurch auch als Handgewindebohrer einsetzbar) Rechtsschneidend Industriequalität  Sie können zwischen zwei verschiedenen Gewindeschneider Varianten wählen und zwar zwischen Durchgangslochgewindebohrer und Grundlochgewinderbohrer. Folgende Gewindebohrer sind immer lieferbar:   Gewindebohrer Durchgangsloch M2 Gewindebohrer Durchgangsloch M2,5 Gewindebohrer Durchgangsloch M3 Gewindebohrer Durchgangsloch M4 Gewindebohrer Durchgangsloch M5 Gewindebohrer Durchgangsloch M6 Gewindebohrer Durchgangsloch M8  Gewindebohrer Grundloch M2 Gewindebohrer Grundloch M2,5 Gewindebohrer Grundloch M3 Gewindebohrer Grundloch M4 Gewindebohrer Grundloch M5 Gewindebohrer Grundloch M6 Gewindebohrer Grundloch M8 Passender Schneideisen finden Sie hier.

Diese Mini-Bohrstangen eignen sich hervorragend zum Innendrehen. Diese Innendrehstähle bestehen komplett aus Hartmetall und haben einer Schneiden Geometrie die es erlaubt ohne vorbohren in das Material einzutauchen. Es handelt sich hierbei um Hochwertige Industriequalität. Die Mini-Bohrstangen sind gebraucht. Sie wurden auf einer CNC Maschine verwendet und werden dort nach einer gewissen Laufzeit ausgewechselt. Es sind nur geringe Gebrauchsspuren zu sehen. Sie sind immer noch sehr scharf und für Bearbeitung von Messing, Aluminium oder Stahl reicht die verbleibende Schärfe vollkommen aus. Außerdem lässt sich die Schneide relativ einfach nachschärfen. Eine passende Werkzeugaufnahme für die Bohrstangen finden Sie hier. Wir verwenden diese Drehstähle zum innendrehen ebenfalls in unserer Werkstatt und sind von den Eigenschaften und Möglichkeiten sehr beeindruckt. Folgendermaßen sind die Angaben zu deuten: Mini-Bohrstange 3,5x17  Minimaler Innendurchmesser beim drehen: 3,5mm / Maximale Eintauchtiefe: 17mm

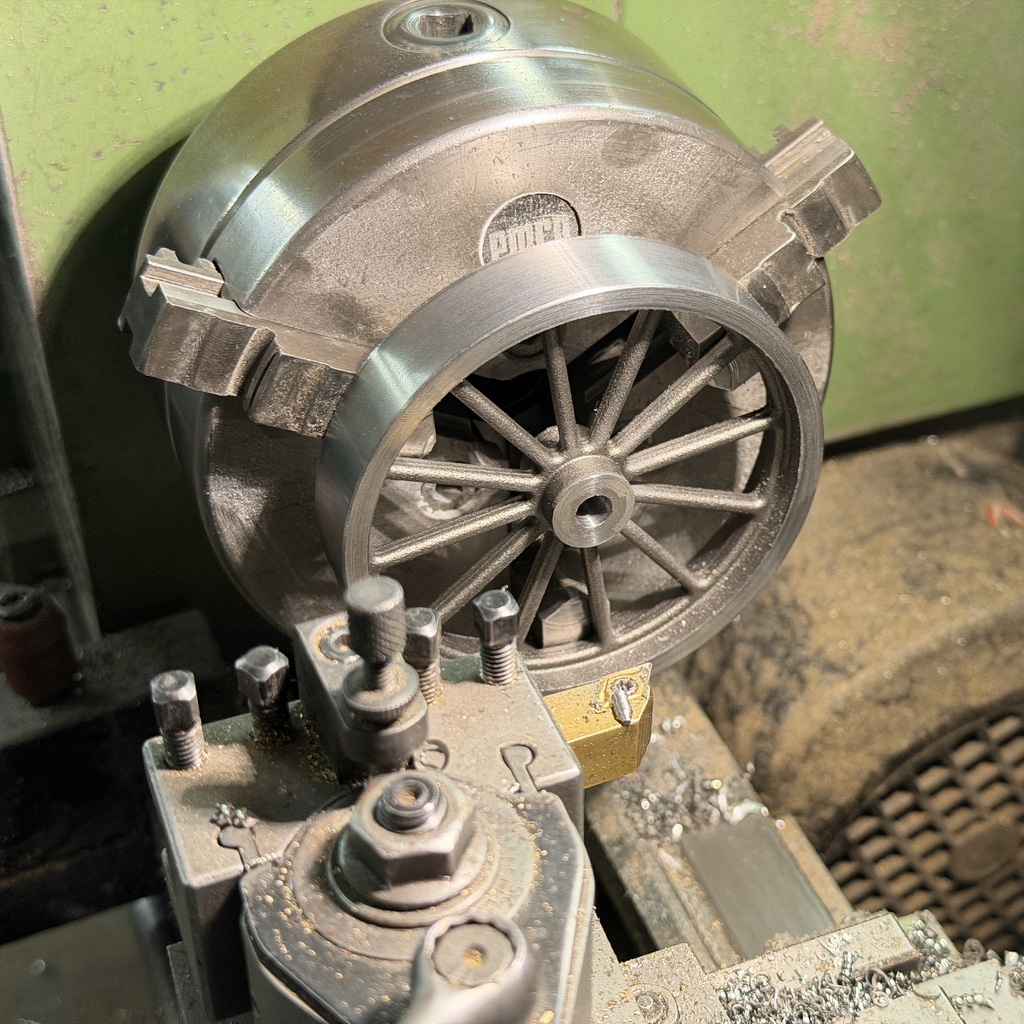

Das Modell der liegenden Dampfmaschine „Danni“ besteht aus einem stabilen Rahmen, an dem der doppelt wirkende Dampfzylinder angeschlossen ist. Der Zylinder der Dampfmaschine wird über einen Excenter und einen Rundschieber gesteuert. Diese kompakte aber trotzdem leistungsstarke Dampfmaschine eignet sich hervorragend für den Betrieb mit einem Dampfkessel, kann aber selbstverständlich auch mit Pressluft angetrieben werden. Bei einer sorgfältigen Fertigung des Bausatzes und ohne Last, fängt die Maschine schon bei 0,1 Bar an zu laufen. Außerdem ist die „Danni“ mit einer Schnurlaufrolle mit zwei Durchmessern ausgerüstet, so dass sie auch sehr gut zum Antreiben von Antriebsmodellen wie zum Beispiel Kreissäge, Bohrmaschine oder Hammerwerk geeignet ist. Der Bauplan und die Bauanleitung für diese Dampfmaschine sind sehr umfangreich, detailliert und leicht verständlich beschrieben. Somit eignet sich der Bausatz nicht nur für den Modellbauprofi sondern auch für Neueinsteiger im technischen Modellbau. In der Bauanleitung wird auf die Fertigung von jedem Bauteil eingegangen. Für den Modellbauer der schon immer einmal eine Dampfmaschine selber bauen wollte, ist die Dampfmaschine „Danni“ auf jeden Fall eine gute Wahl. Doch auch der fortgeschrittene Modellbauer wird an diesem optisch ansprechend gestalteten Einzylinder-Modell seine Freude haben. Es stellt eine interessante Erweiterung eines jeden Modellmaschinenparks dar und gehört unbedingt in jede Sammlung. Der Zylinder der Modelldampfmaschine ist aus Messing, der Kolben aus Bronze. Kolbenstangen und Schieber werden aus Edelstahl hergestellt und das Schwungrad ist aus Gusseisen. Alle übrigen Teile sind, wie im Dampfmodellbau bewährt, aus Messing. Das Schwungrad wurde im Wachsausschmelzverfahren im Stahlguss hergestellt, es ist extrem präzise und sauber gegossen.   Im Lieferumfang vom Materialbausatz Dampfmaschine Danni sind enthalten Gefräste Eiche Grundplatte Fertig gefräste Frästeile Messing, Bronze, Edelstahl und Silberstahl Rohmaterial für die Drehteile Schwungrad Stahlguss Alle benötigten Schrauben Muttern und Madenschrauben Bauplan Modeldampfmaschine "Danni" Zeichnungen (9 Blatt) und Bauanleitung (6 Blatt)    Maße Dampfmaschine Danni  Höhe mit Grundplatte: 100mm Länge mit Grundplatte: 160mm Breite mit Grundplatte: 100mm Duchmesser Kolben:15mm Kolbenhub: 18mm Schwungrad D.: 80mm Zum Bau des Materialbausatzes Dampfmaschine "Danni" werden nur wenige Werkzeuge benötigt. Eine kleine Drehmaschine und eine kleine Bohrmaschine sind vollkommen ausreichend. Sollten Sie sich für das gegossene Schwungrad entscheiden sollte Ihre Drehbank ausreichet groß sein um ein 80mm Schwungrad außen überzudrehen. Sollte das nicht der Fall sein wählen Sie des gefräste Schwungrad aus das ist am Außendurchmesser bereits fertig bearbeitet. Außerdem sollte ein Gasbrenner zum Weichlöten von größeren Teilen vorhanden sein. Außerdem werden noch M2 und M3 Gewindebohrer und M2 und M3 Schneideisen gebraucht. Des weiteren sind noch Reibahlen 4H7, 6H7, Feilen und ein Bohrerset von Nöten. Einen ausführlichen Baubericht zur Dampfmaschine “Danni“ finden Sie in unserem Bengs Modellbau Magazin. Auf der Seite finden Sie viele Bilder und Texte von Details und Anregungen wie die Bauteile der Dampfmaschine hergestellt werden können.
